Ansys RF Channel Modeler - STK Addon RFCM을 활용한 SAR/ISAR 레이더 시뮬레이션

차세대 고주파 RF 시스템 성능에 대한 모델링, 시뮬레이션 및 분석

정확한 디지털 운영 환경 표현

• 고해상도 지리 공간 데이터 세트(지형, 도시)
• 다양한 RF 환경 모델 및 효과
• 표면 물질 특성 고려

고충실도 시스템 모델링

• 고충실도 안테나 모델 통합
• 적응현 Pointing/Nulling을 위한 전지적 조향 어레이의 동적 동작
• 호스트 플랫폼용 정확한 3D 모델(차량, 항공기, 비행체 등)을 구현
• 물리학 기반 운동학 및 모션 모델

동적인 실제 상황 및 조건

• 채널 레벨 신호 효과를 빠르게 탐색
• 광대역 5G/6G 채널 및 레이더 파형 모델링
• Synthetic 레이더(SAR/ISAR) 에뮬레이션
• 실시간 물리모델을 사용하여 symbol rate의 무선 채널을 시뮬레이션
• 설계 및 자산 배치 최적화

결과데이터의 빠른 처리 및 분석

• 확장 가능한 GPU 가속 연산
• 후처리를 위한 효율적이고 유연한 시뮬레이션 데이터 저장 및 3rd party 통합 옵션(.HDF5 DB)을 제공

차세대 RF 시스템 모델링 및 시뮬레이션

RF Channel Modeler

• 확장 가능한 GPU 가속 연산
• 세부 지형 및 구조물 포함
• 다양한 RF 안테나 패턴 활용
• 5G/6G 네트워크 모델링
• 고급 Synthetic 레이더 시스템 시뮬레이션
• 산란 및 커플링 데이터 결과 분석
• 다중 경로 및 회절 효과 포함
• 어레이 설계 및 빔 포밍 지원
• 인프라 자산 배치 최적화
• 시간 동적 물리 엔진

동적 운영 환경에서의 고정밀 전자 시스템 모델링

Ansys STK + Electronics

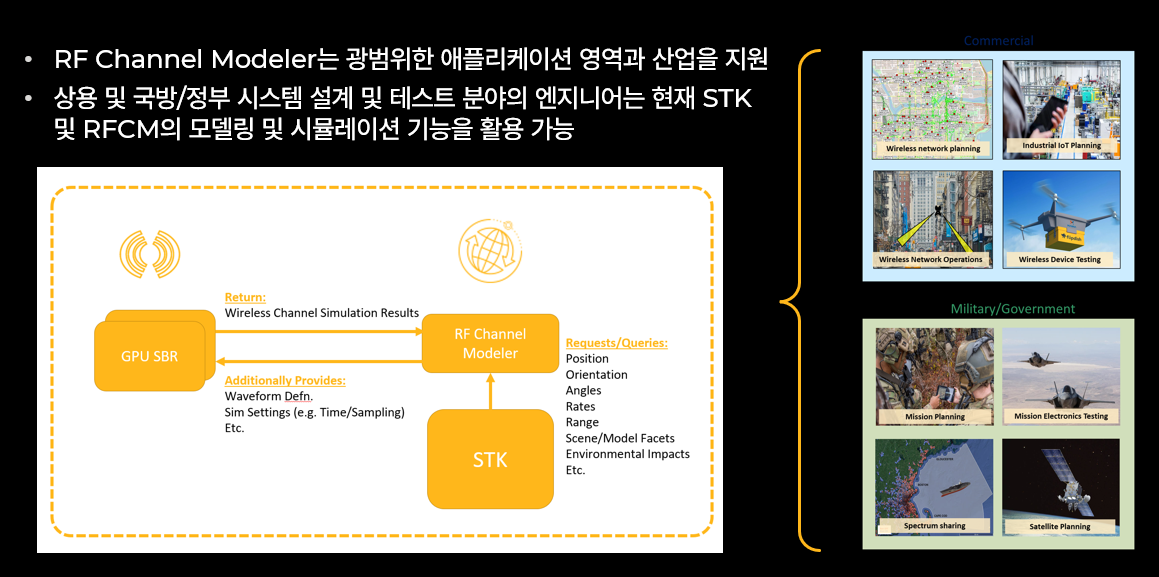

RFCM 애플리케이션 분야 및 시장 전망

Ansys RF Channel Modeler 아키텍처

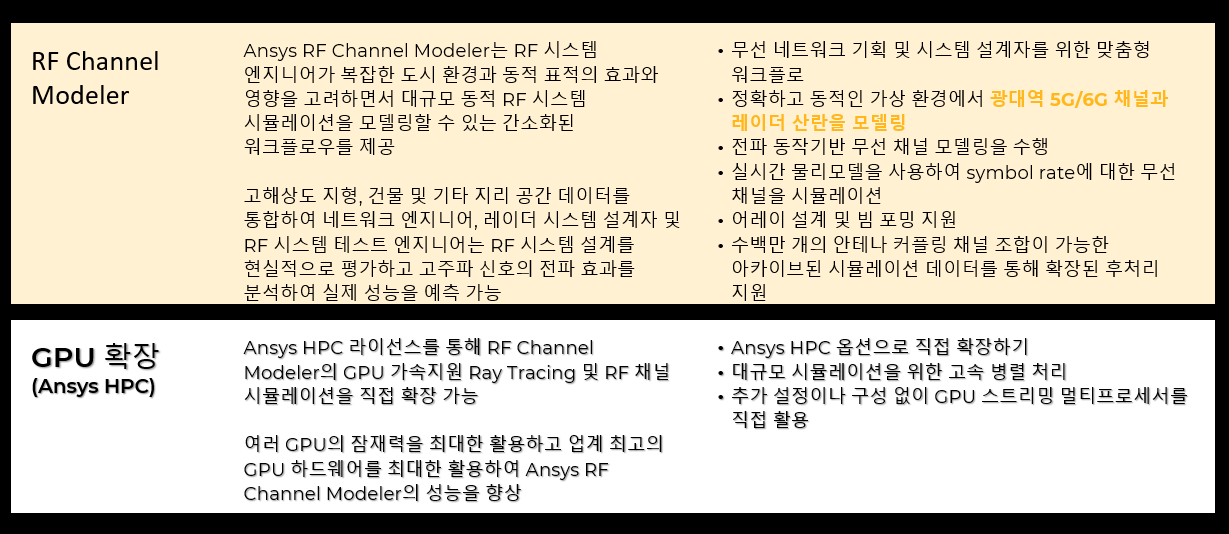

RF Channel Modeler 제품 서비스

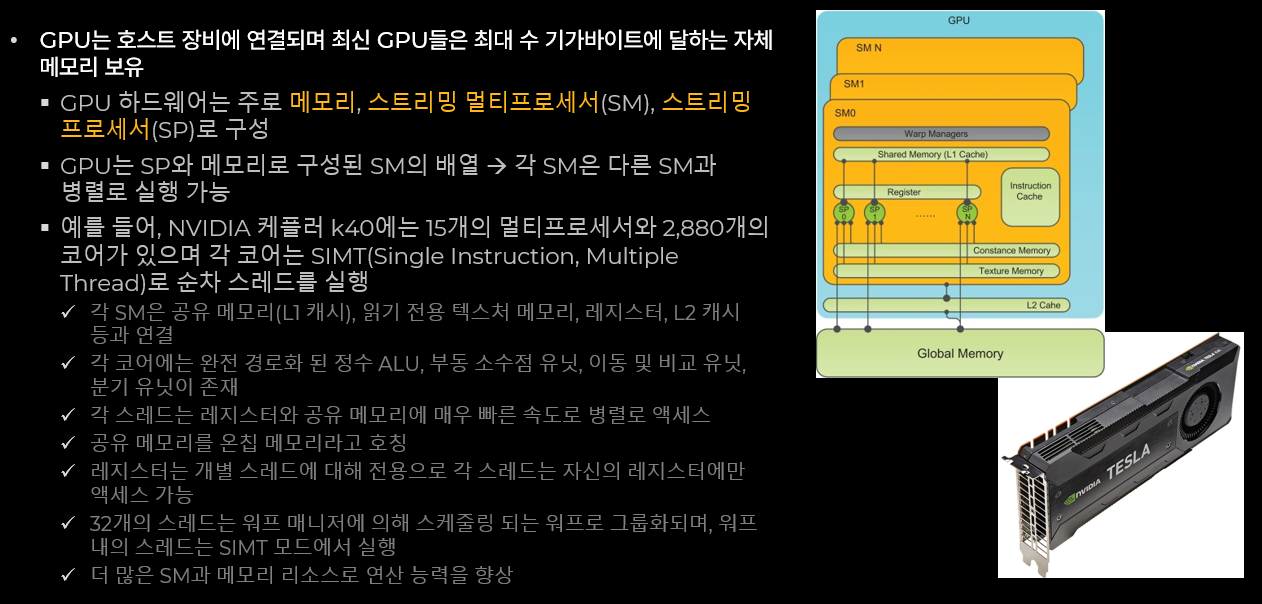

GPU 확장 및 스트리밍 멀티프로세서

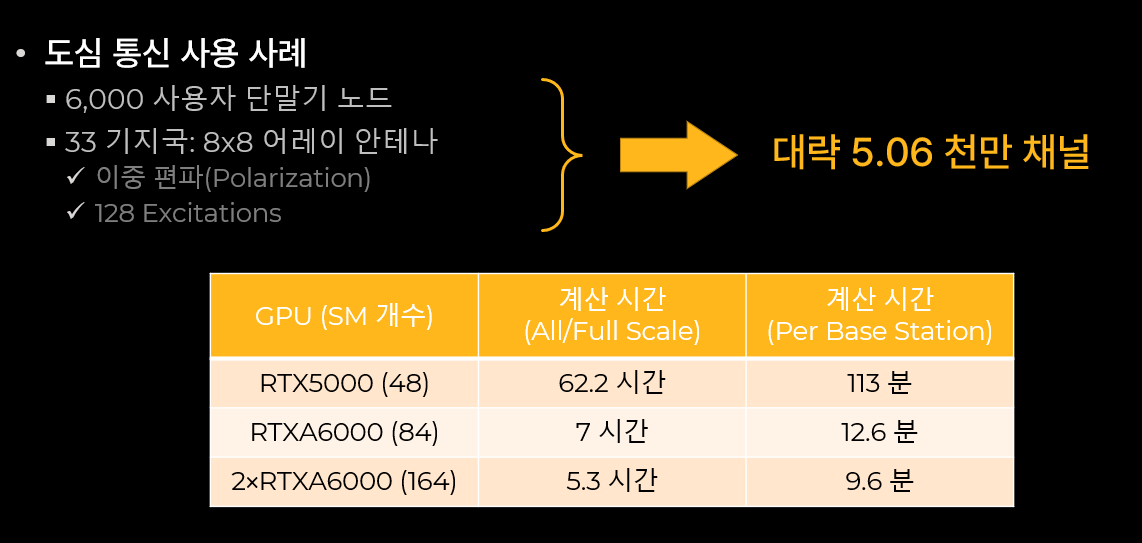

GPU 성능 지표 요약

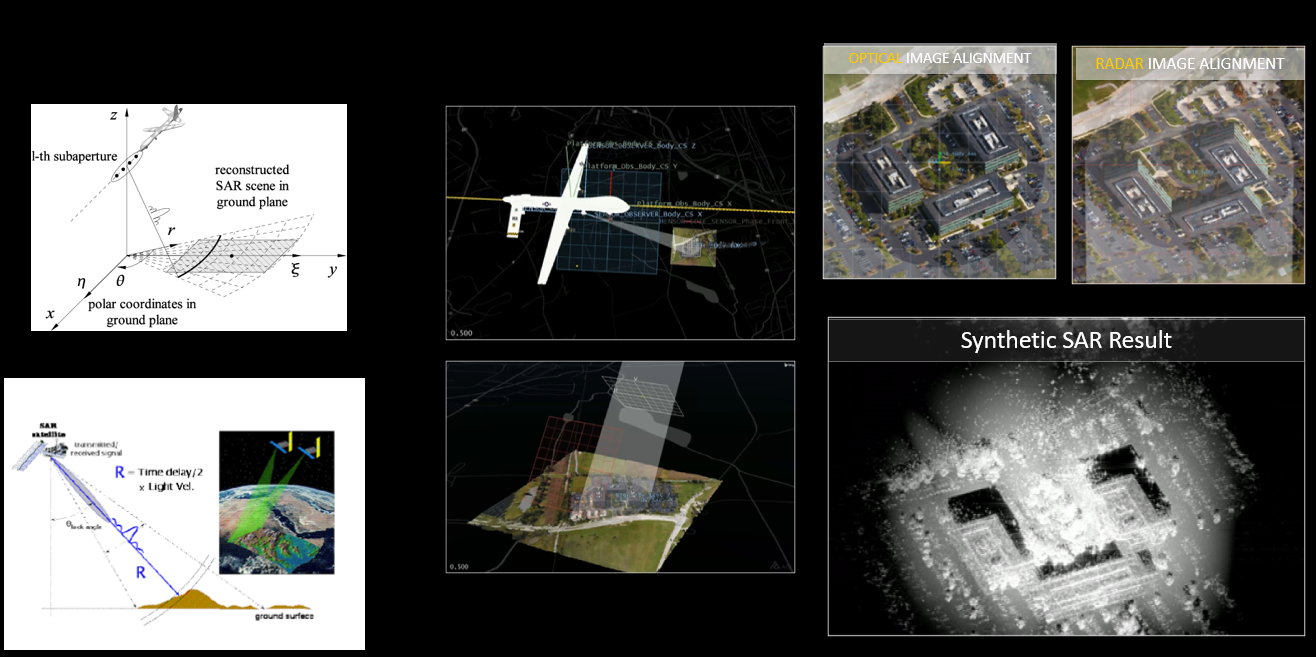

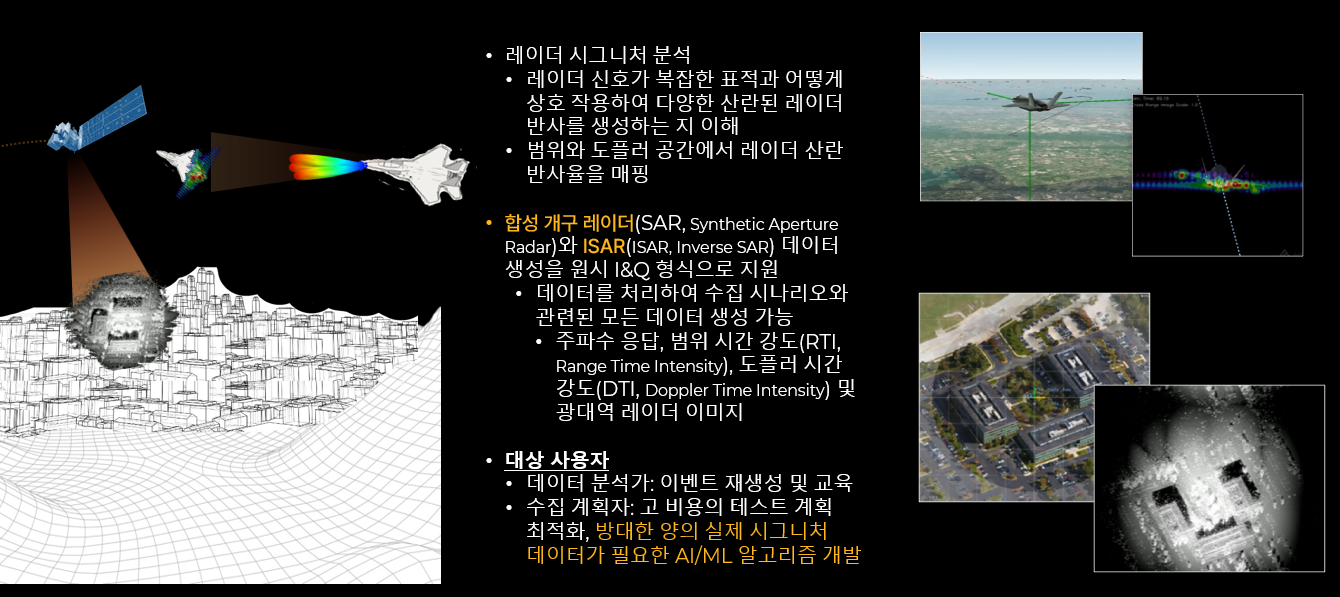

RF Channel Modeler를 활용한 SAR 이미지 생성

일관된 합성 레이더 데이터 생성을 위한 고정밀 채널 모델링

Synthetic Rader System Simulation

예시: 레이더 타겟 산란 시그니처 (비행체)

• 동적 모션, 타겟 표면 및 기타 장면 내 산란 효과 통합
• AI/ML 연구 또는 표적 탐지 및 식별 알고리즘 테스트에 활용할 수 있는 대량의 표적 및 조건 별 합성 데이터 생성
• 미션에 중요한 시스템 성능 요구사항에 대한 가상 시뮬레이션 및 테스트

예시: 레이더 타겟 산란 시그니처(위성)

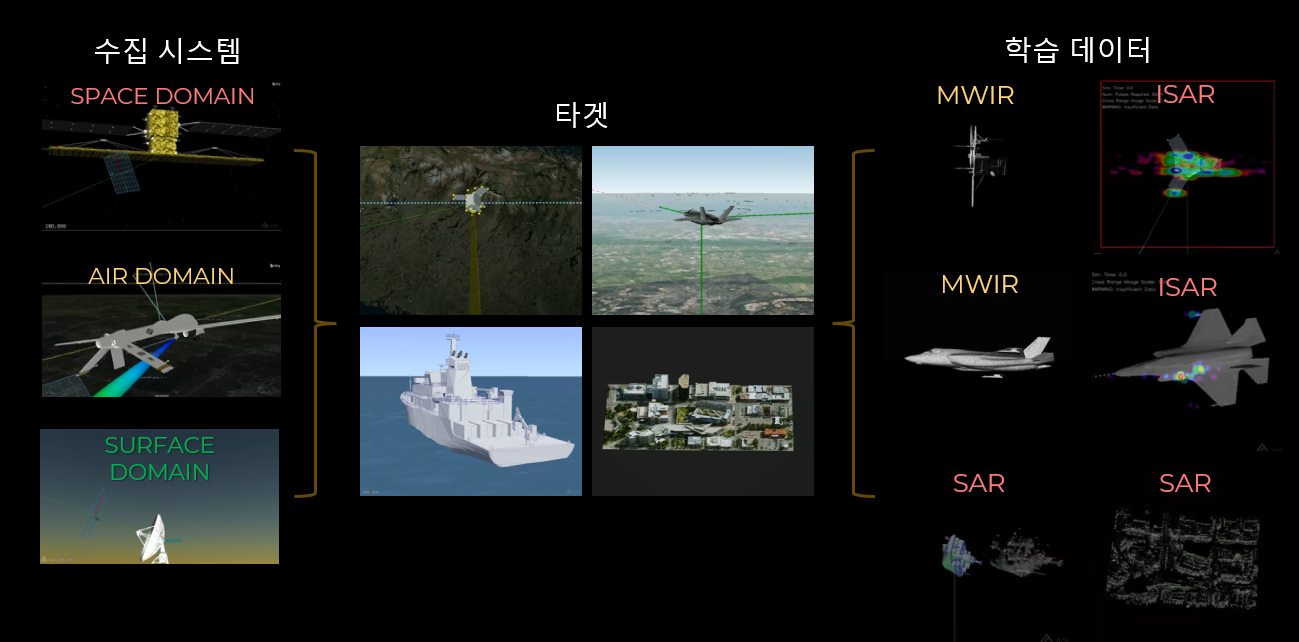

예시: 합성 학습 데이터

예시: SAR 지상 영상

SAR 이미지 데이터 예시

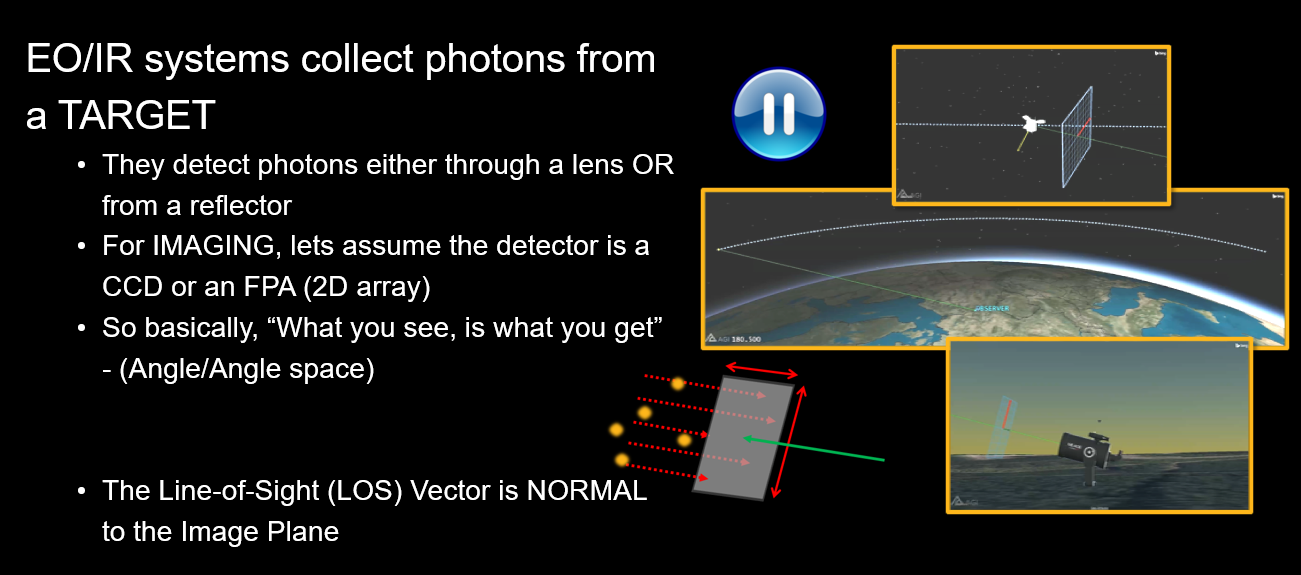

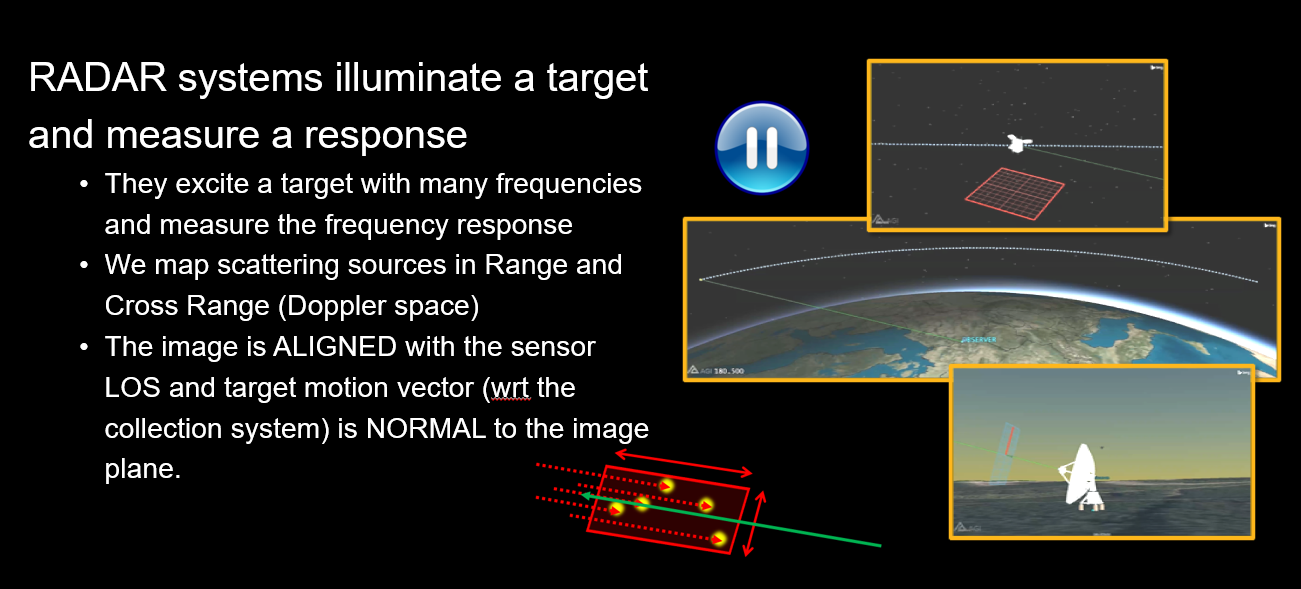

기존의 EO/IR 이미지와 SAR 이미지 비교

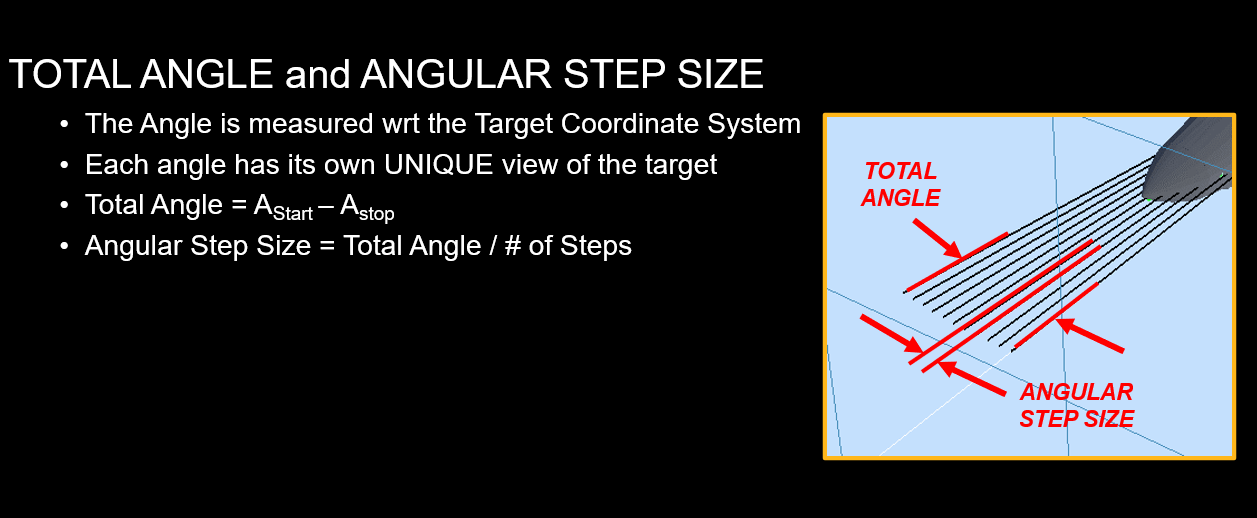

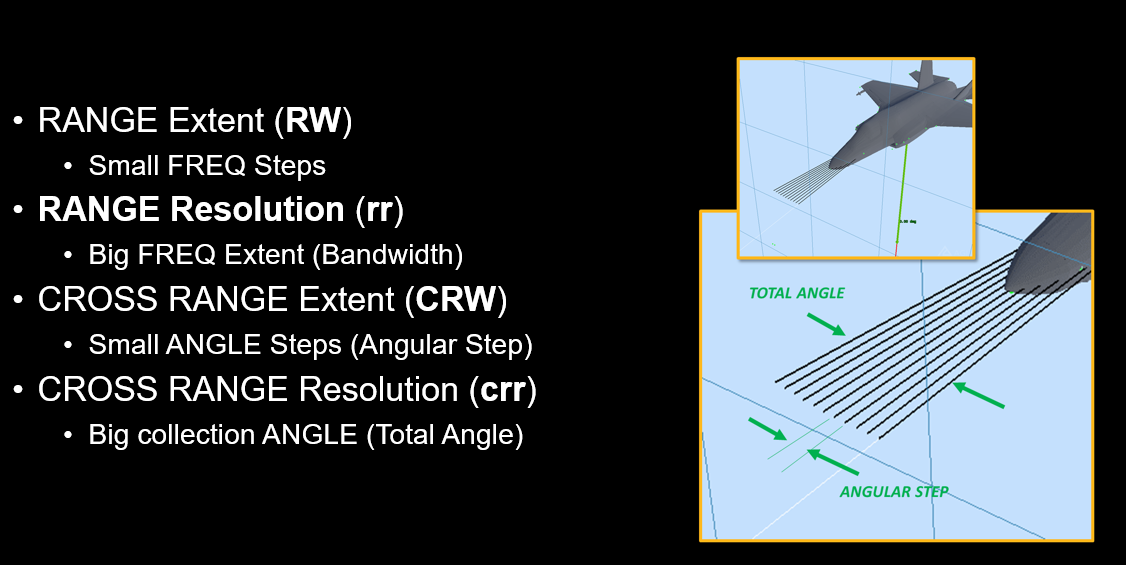

SAR Radar Angular Step Size

SAR Radar 합성 STK 시나리오 예시

항공기 경로/자세 모델링

- Spin rate

- Elevation (Pitch Forward)

• Look down angle

- Turn on the radar and fire away

• @ a PRF
• Which equals a certain angular step
• This is IMPORTANT
• So, Higher PRF equates to smaller angular steps

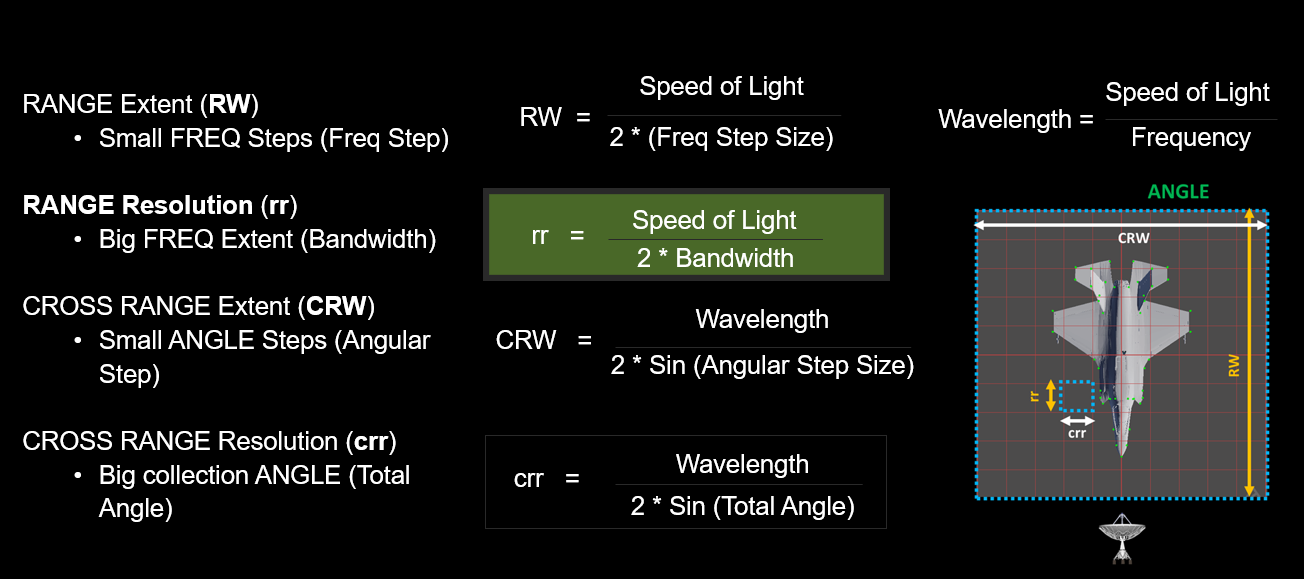

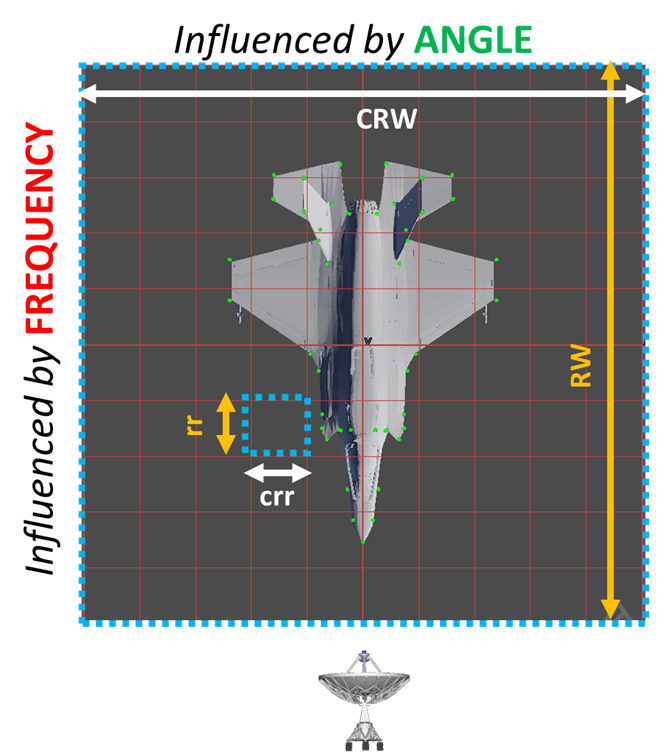

SAR Radar 합성 이미지 – Range Doppler

RANGE Extent (RW)

• The BIG number

RANGE Resolution (rr)

• The SMALL number

CROSS RANGE Extent (CRW)

• The BIG number

CROSS RANGE Resolution (crr)

• The SMALL number

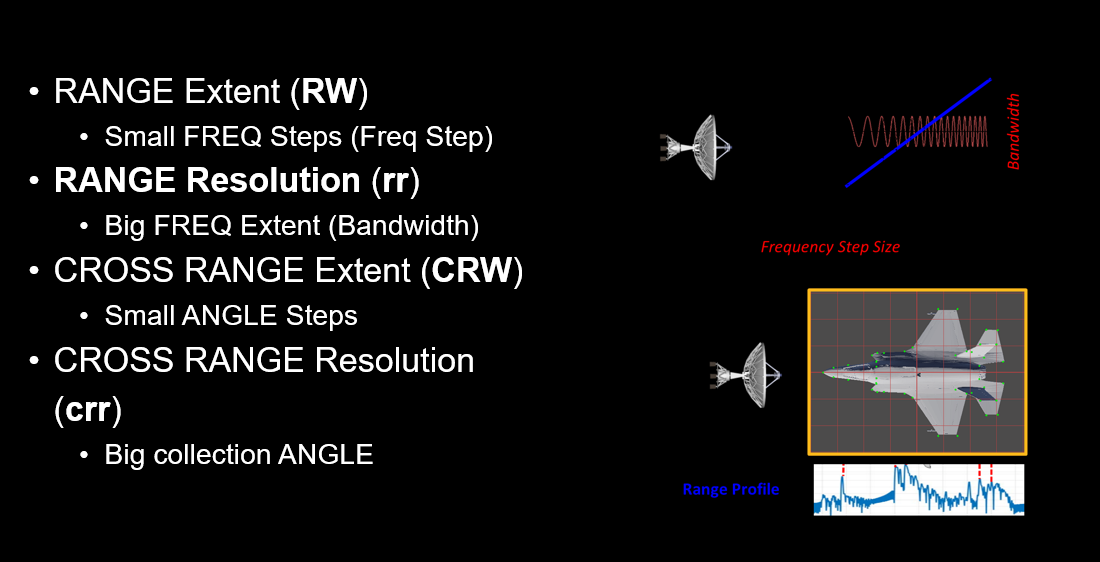

SAR Radar 합성 이미지 – Range Doppler

지상-> 인공위성 레이더 영상 데모

지상-> 항공기 레이더 영상 데모

선박 SAR이미지 생성 데모
