Ansys의 자율주행 Tool Chain6

전기 / 전자 솔루션 - Overview

다음을 위해 안테나에서 ADAS까지 통합된 다중 도메인 및 다중 물리 시뮬레이션:

• 전력 무결성 및 신호 무결성 분석
• 전자파 간섭 및 호환성
• 무선 및 RF
• 열관리
• 전기기계분석
• 전자제품 신뢰성 시뮬레이션
• 배선 및 커넥터
• 인포테인먼트
• ADAS 시스템
• 센서
• 안테나

전기 / 전자 솔루션 - 상세

전력전자공학과 전기기기의 신뢰성

전기 / 전자 솔루션 - IBP

전체 차량에 대한 가상 EMI/EMC 테스트

고객목표

• CISPR12/25/36, ISO11451-2와 같은 EMC 인증 1차 통과
• 컴플라이언스 비용 절감 및 시장 출시 기간 단축
• 차량의 안전상 중요한 측면 이해

솔루션

• 가상 EMC 준수: 테스트 챔버를 정확하게 모방하여 가상 EMC 테스트를 쉽게 생성할 수 있습니다.
• 솔버 테크놀로지 & 통합 워크플로우: ECU용 경쟁 EMC 솔루션을 제공하기 위해 통합된 시뮬레이션 툴 체인 -> EDS -> 안테나 -> EMC 챔버 내 차량(Ansys SIwave, HFSS, EMA3D 케이블)

Benefits

• EMC 규정 준수를 위해 출시 시간 30% 단축
• 사전 규정 준수 기간 동안 실험실 테스트 반복을 줄여 테스트 및 설계 비용을 최대 50% 절감
• 물리적 프로토타입이 준비되기 전 차량 수준에서 EMC 문제를 조기 감지

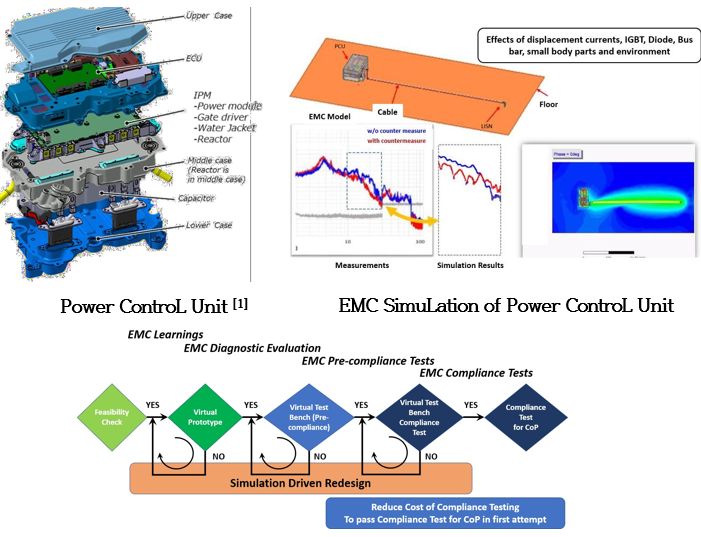

전원 제어 장치(PCU) – EMC 개선 프로세스

고객목표

• 시험 설계 단계별로 수십 개의 설계 변경을 통해 PCU를 위한 EMC 개발 프로세스 개선
• 트라이얼 설계의 수를 줄이고 EMC 검증을 위한 전체 시간을 단축

솔루션

• 복잡한 PCU 모델의 효율적인 처리 – 1000개의 구성 요소, PCB, BUS Bar 및 Reactor(Ansys SpaceClaim)
• CAE 시뮬레이션과 측정의 상관관계
• CAD에서 EMC 시뮬레이션 결과까지 WorkfLow 및 반자동화 프로세스(Ansys HFSS/Q3D, optiSlang, Minerva)

Benefits

• 작업 시간(EMC 시뮬레이션 대 측정)에서 약 100배 감소 예상
• 다양한 신제품 설계에 대한 EMC 평가 동시 지원
• 가상 EMC 평가는 테스트당 하나의 물리적 프로토타입을 제거하는 것만으로도 최대 50의 ROI를 가집니다.

전기 / 전자 솔루션 - 적용사례

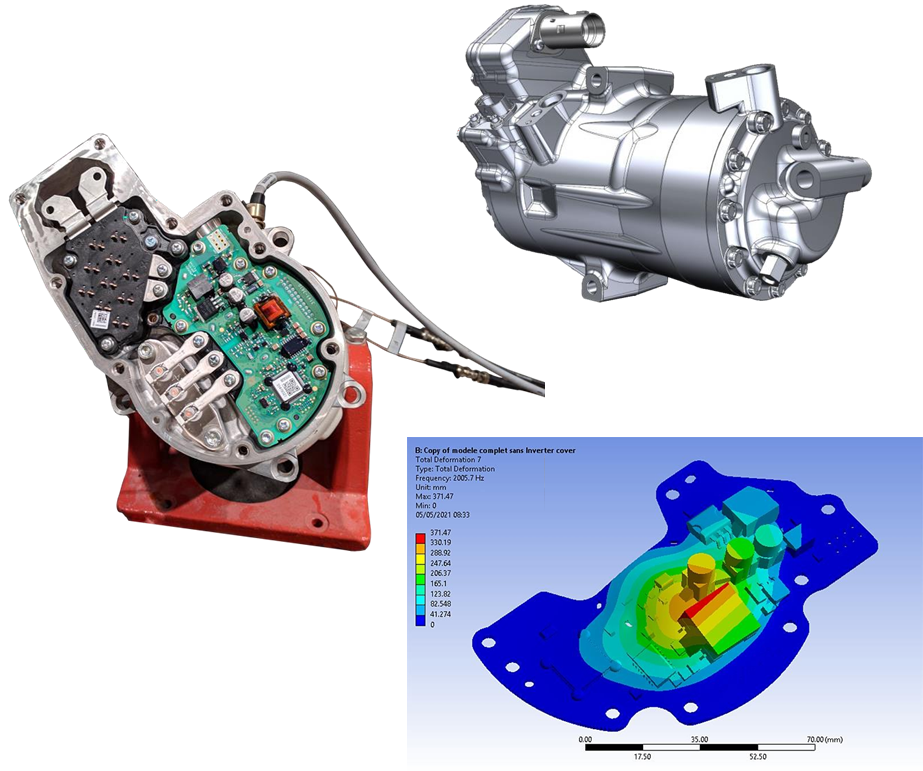

Sanden, 전기 압축기 모델 제작 시간 85% 단축

Sanden Manufacturing Europe의 프랑스 기술 센터(TCF) 책임자 제롬 르 갈(Jérome Le Gal)

Key motivations

• 새로운 압축기 세대마다 PCB를 재설계해야 했음
• 구성요소의 고장 여부를 확인하기 위해 실제 기준을 사용한 보다 정확한 분석
• 다양한 시나리오를 시뮬레이션해야 했음

Benefits

• 시행착오 반복을 줄이고 더욱 빠르게 견고한 설계 가능
• PCB의 유효성에 대한 올바른 결정과 이를 수정하는 방법, 매개변수를 변경하여 제품을 개선하고 솔루션을 찾는 방법
• 시뮬레이션을 위한 데이터 설정과 매싱 작업은 이전 워크플로우보다 훨씬 빠릅니다. 우리는 초안을 만들기 위해 일주일에서 하루를 거쳤습니다.

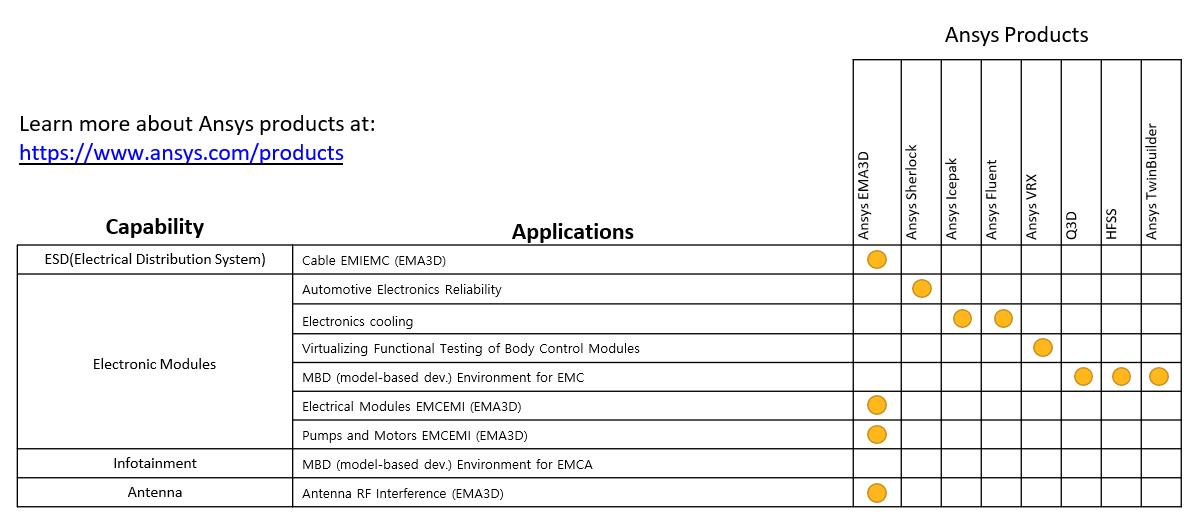

전기 / 전자 솔루션 - Product Matrix
