NEW SINDA/FLUINT 의 CFD 결과 IMPORT

SINDA/FLUINT & Thermal Desktop 5.2 버전이 출시 되었음을 알려 드립니다 .

5.2 버전에서는 사용자의 편리를 위해 유한요소 생성 및 CFD 결과 import 등의 새로운 기능들이 추가되었습니다 . 자세한 사항은 아래를 참조하시기 바랍니다 .

주요 Thermal Desktop 5.2 업그레이드 내용

General:

1. AutoCAD® 2009 호환

2. 64-bit OS 지원 - AutoCAD 2008 이후의 버전 사용

3. Finite element 를 NASTRAN 모델로 export

Thermal Desktop:

1. 새로운 meshing 기능인 TD Mesher 가 추가되어 AutoCAD surfaces, regions, 또는 solids 에 Finite element 를 생성할 수 있다 .

2. The Boundary Condition Map Object 을 이용하여 CFD 해석 결과로부터 얻어진 time-and temperature-dependent heat fluxes 를 Thermal Desktop 모델에 적용할 수 있다 . Interpolation routine 으로 인해 다른 resolution 의 CFD 모델과 Thermal 모델에 사용할 수 있다 .

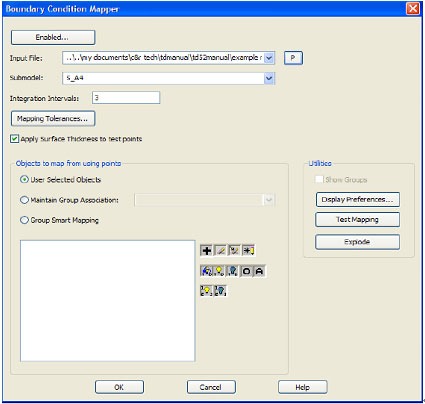

아래의 그림과 같이 Thermal > FD/FEM Network > Boundary Condition Mapper 메뉴를 이용하여 CFD 결과를 불러 올 수 있다 .
