수치 모형을 이용한 다원주 주위의 유동 해석 - 본 연구는 다원주 주위의 유동 해석으로 ADINA-F를 이용하여 수행하였다. 현대에 초고층 빌딩과 큰 다리는 바람과 물의 흐름에 큰 영향을 받는다. 본 연구의 모델은 단일 실린더와 교차 배열된 다원주를 모델링 하여 구조물 주변의 유동장의 흐름을 파악하는 것이다. 본 연구에 사용된 난류 모델은 Spalart-Allmaras 모델을 기초로한 Detached Eddy Simulation Model을 사용 하였으며 유체는 일반 공기로 가정하였다.Reynold Number는 2190, Prescribed Value for Kinetic Energy는 0.1289로 Turbulence Intensity는 0.02로 설정하였다.
- 단일 실린더 -
- 교차 배열 다원주 -

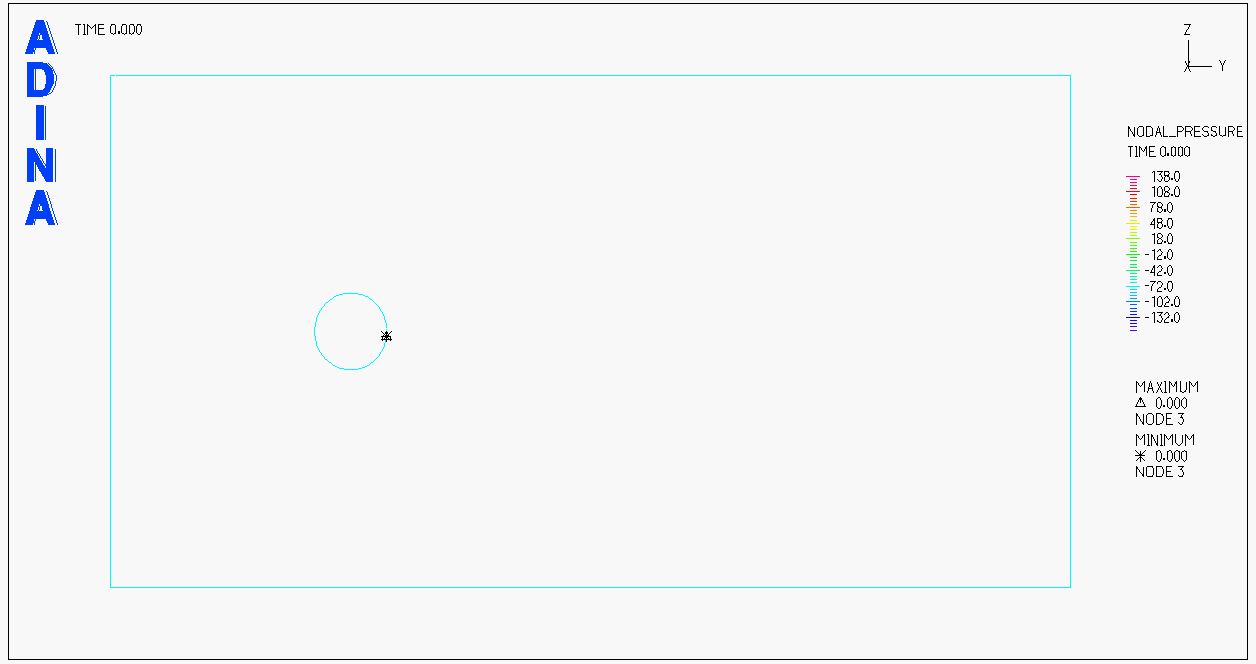

< Nodal Pressure >

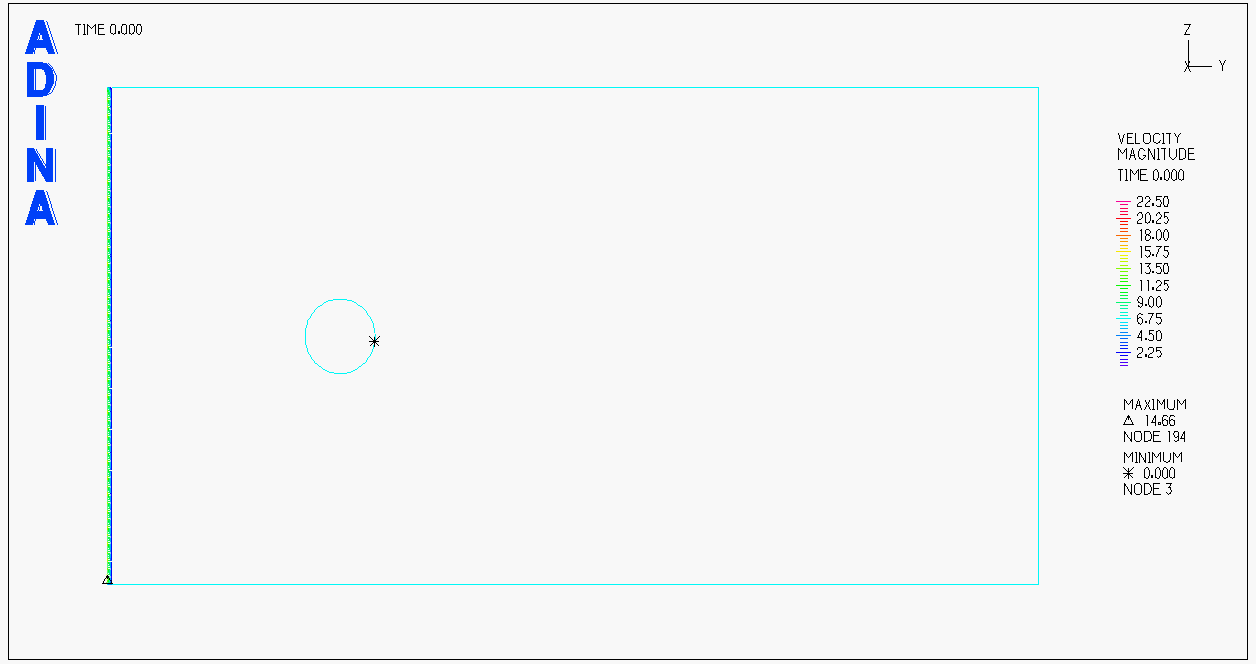

< Velocity Magnitude >

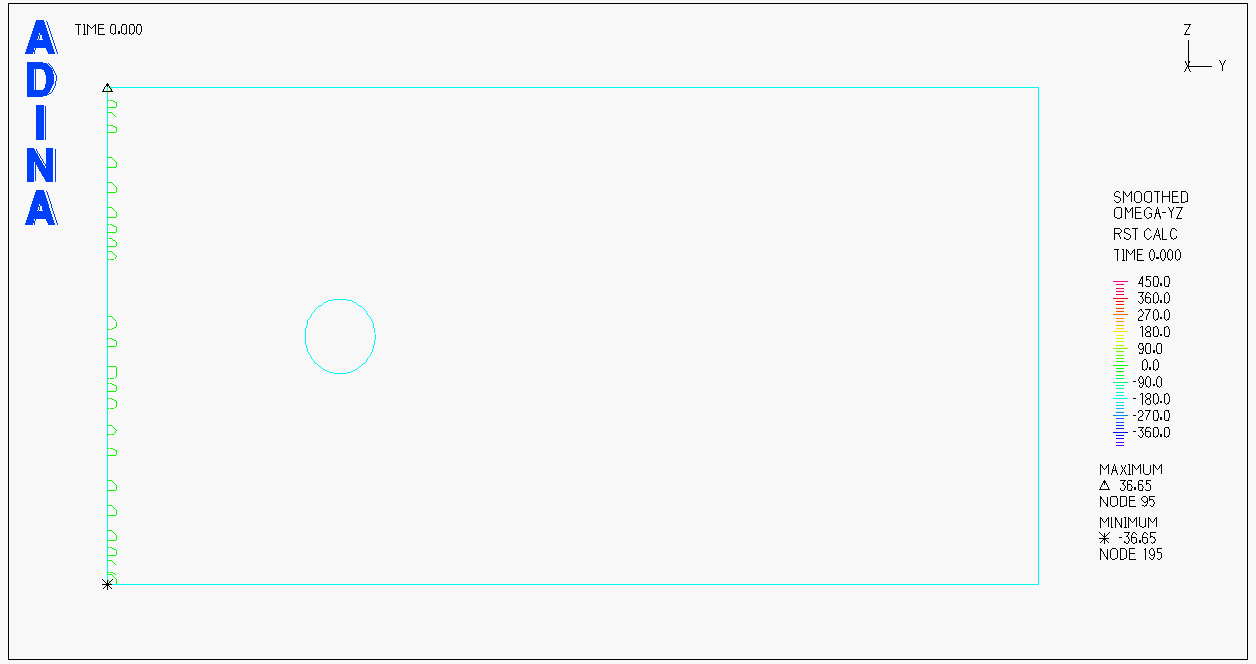

< Vorticity Omega-YZ >

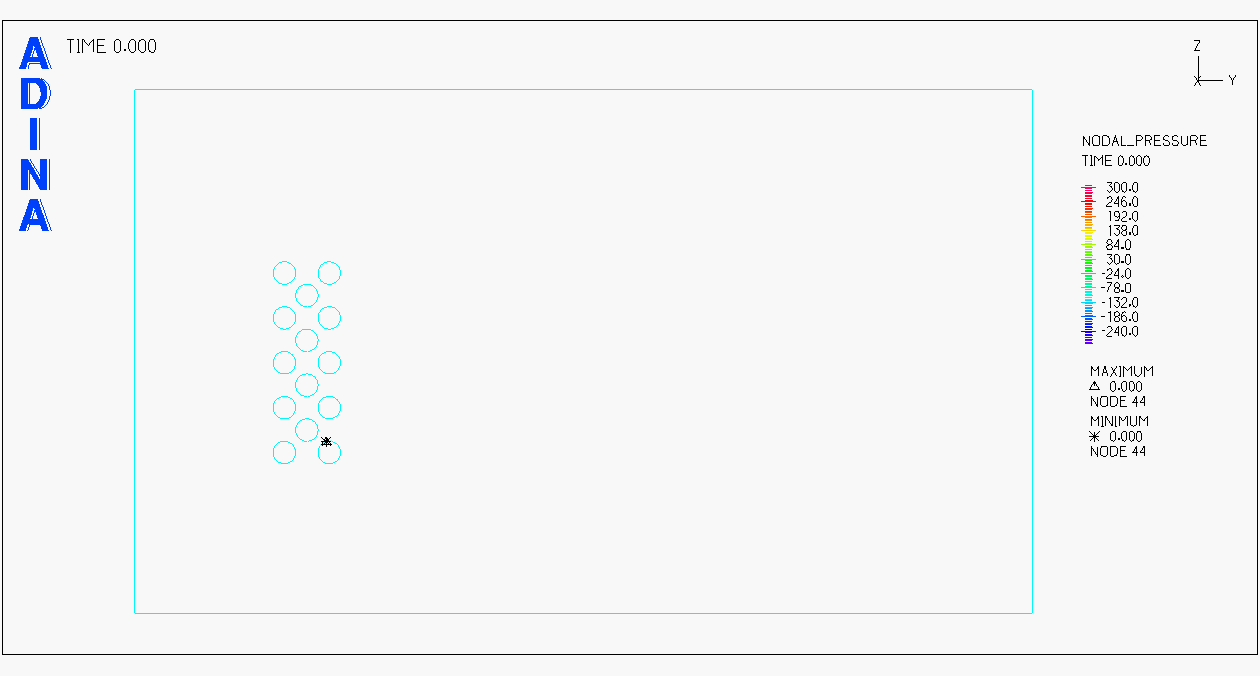

< Nodal Pressure >

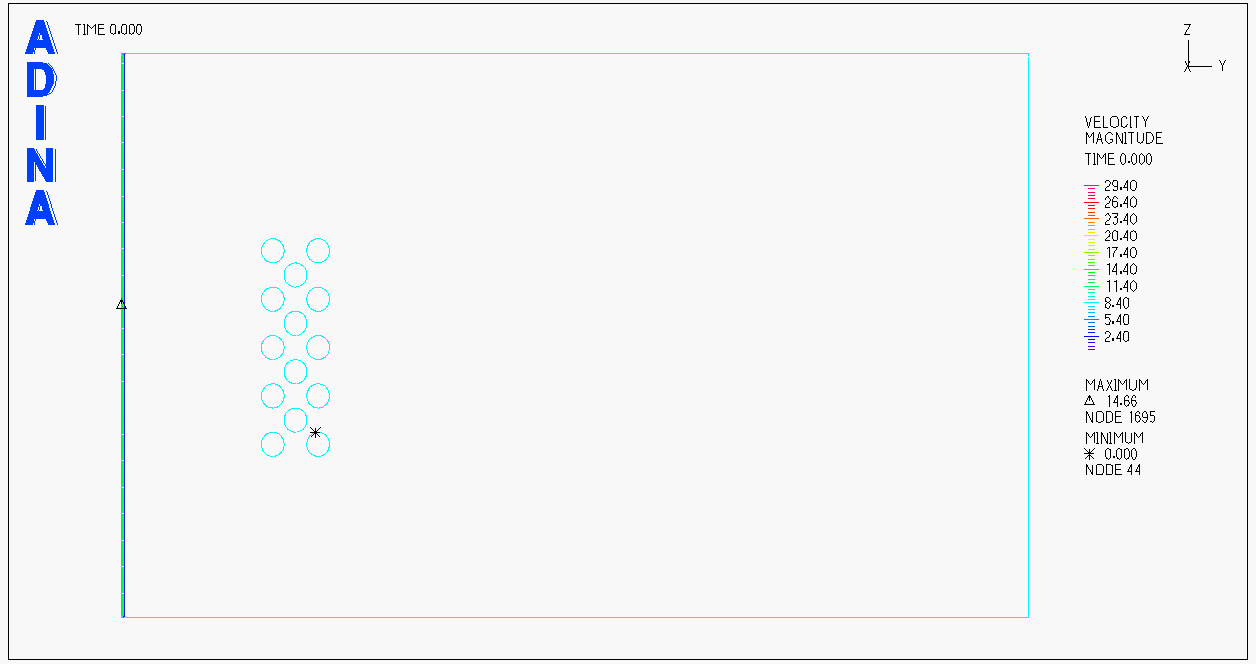

< Velocity Magnitude >

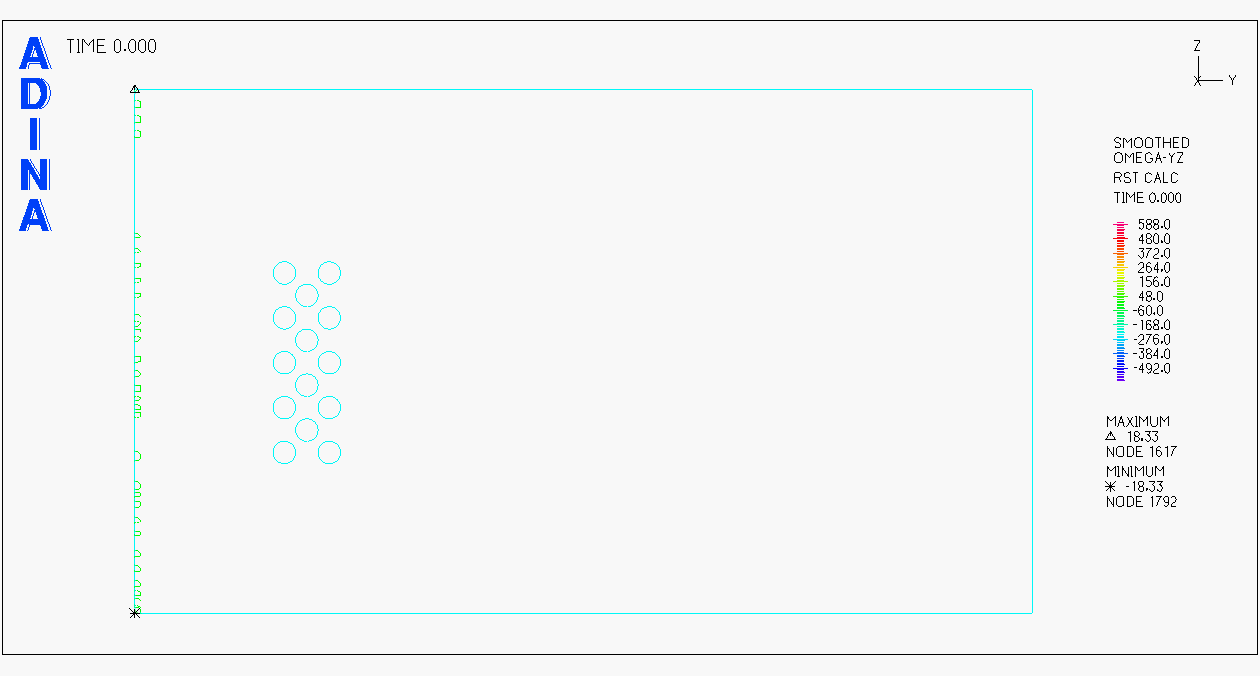

< Vorticity Omega-YZ > |
사진 size가 큰 이유로 깨져서 보일 수 있습니다.
확실하게 보시고 싶으신 분들께서는 마우스 오른쪽 버튼을 클릭하신 후
다른이름으로 그림 저장을 누르셔서 pc에 이미지를 저장시키셔서 보시면
원본사진을 보실 수 있습니다. |
|
|
|
