2D Simulation of Flapping wing

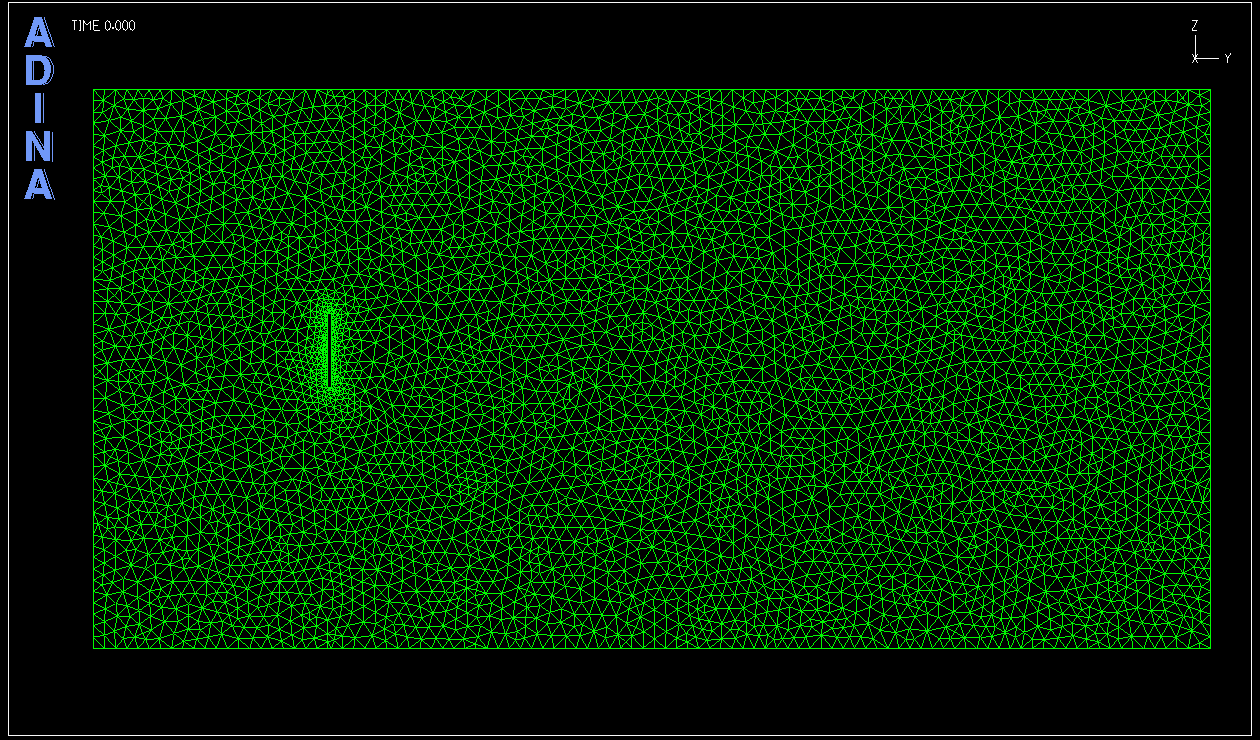

Mesh

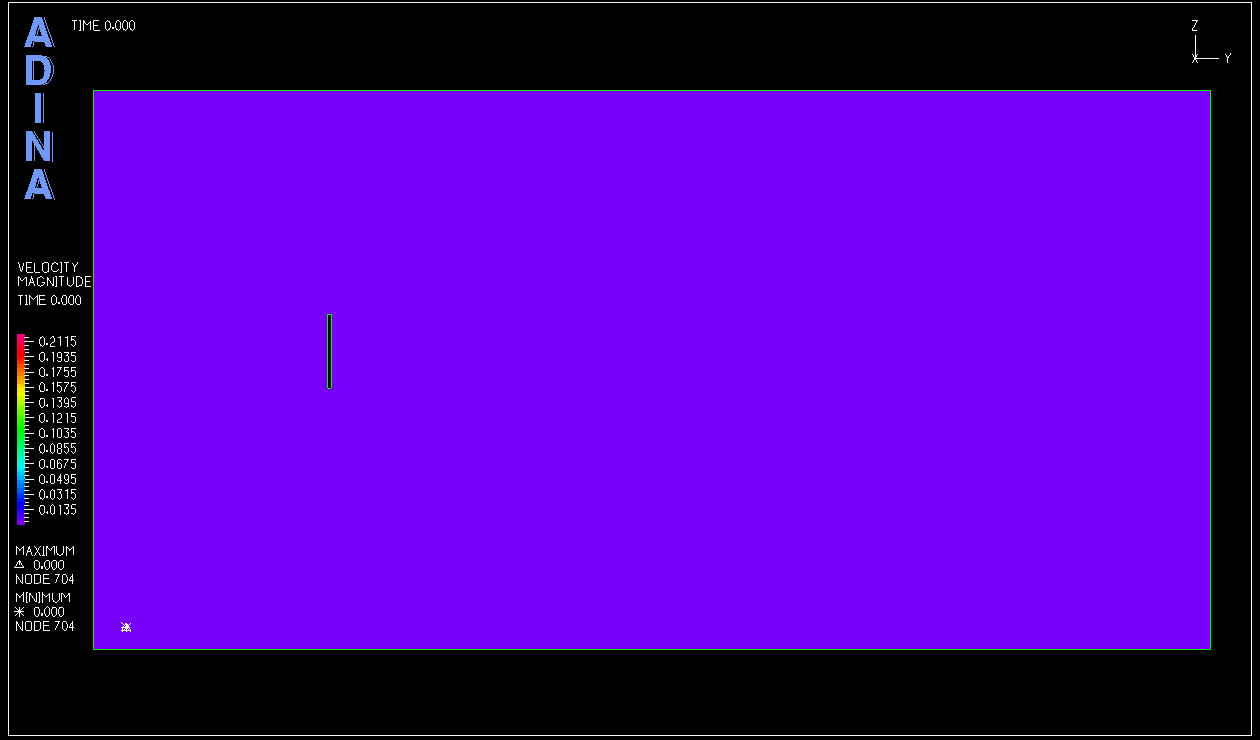

Velocity Magnitude
FSI-Pressure

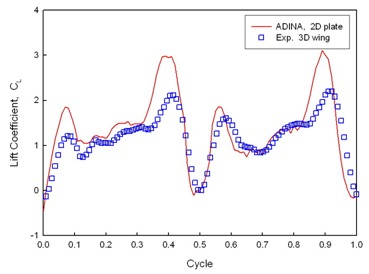

Lift Coefficient(ADINA-FSI vs Experiment)
Flapping Wing의 공력특성을 연구하기 위하여 FSI(Fluid Structure Interaction) 해석 을 수행하였다. Flapping wing의 구조모델에 Translation과 Rotation을 동시에 입력하여 운동을 묘사 하였다. Flapping Wing의 운동에 따른 메쉬의 찌그러짐 현상을 해결하기 위하여 Fluid 모델에 Adaptive Mesh Option을 적용하였다.

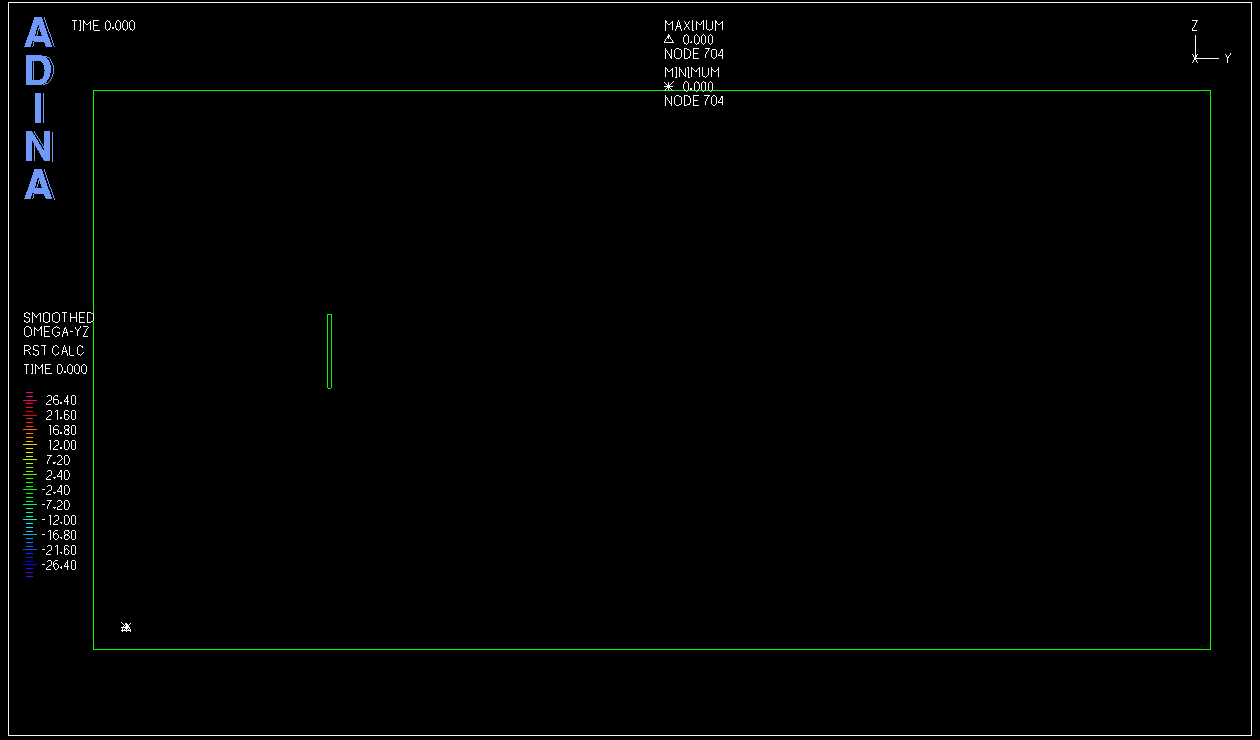

위의 동영상 파일은 Flapping Wing의 운동에 따른 Mesh의 변화와 날개 주위의 Velocity와 Vorticity를 표시하였다. 맨 아래 그래프는 Flapping Wing의 양력 계수를 표시한 것으로 실험치와 ADINA-FSI 해석 결과가 전체적으로 일치하고 있는 것을 확 인할 수 있다.
