Splash pattern and Mass of Splashed Liquid
앞서 설명하였듯이 본 예제에서는 액체 침착의 통계적인 분포를 결정하는 방법이 사용되었으므로 사용자가 스플래시 패턴을 정의할 때 유용하게 사용할 수 있는 Thermal Desktop의 기능들을 소개하고자 합니다. (그러므로 이 예제에서의 분포는 실험적으로 검증되지 않았음을 유의하기 바랍니다.)
스플래시 (“splash pool”)의 양은 액체 체적 비율로 적용합니다. 예를 들어, 액체 체적인 0.25m3 전체가 스플래시가 된다면 비율은 100%가 됩니다. wall_fraction 파라미터를 사용하여 스플래시 이벤트 크기에 따른 분석을 할 수 있습니다. wall_fraction=0.5(50%)이면 스플래시 풀 체적은 0.5*0.25=0.125m3입니다.
0.25m3 는 임의로 선택한 것으로 실제 케이스에서는 실험, 유동가시화, CFD 해석결과로부터 결정될 수 있을 것입니다.

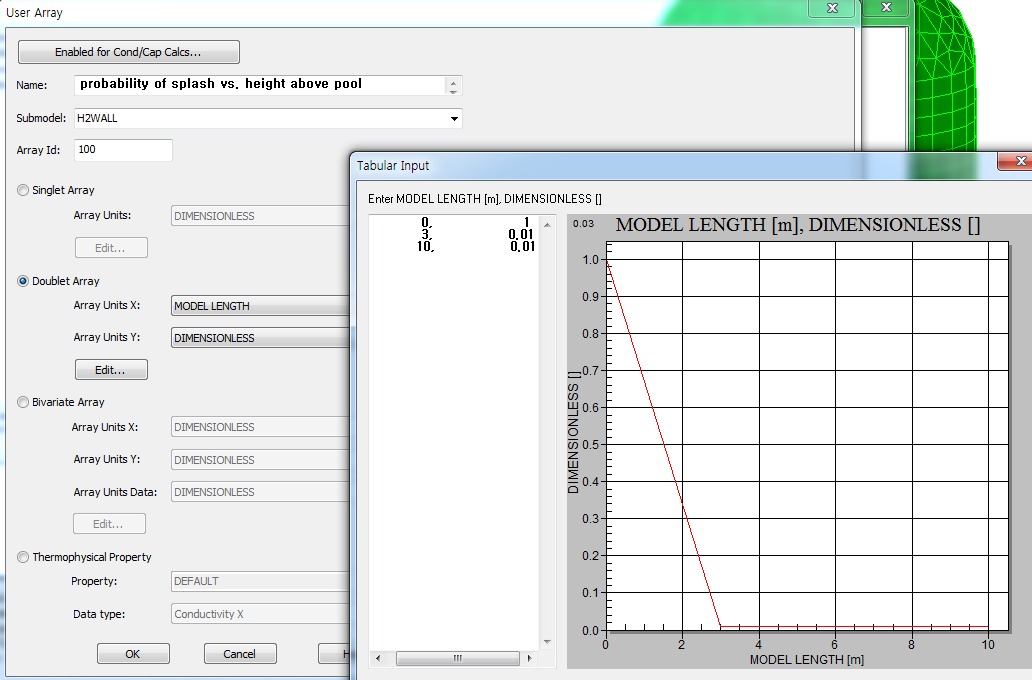

wall_fraction 값은 10%에서 90%까지 변하는 값으로 설정하고 액체가 특정위치에 떨어질 확률은 아래와 같이 설정할 수 있습니다.

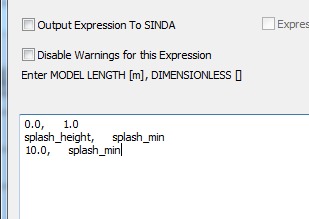

위의 커브는 아래와 같이 두 개의 symbol인 splah_height, splah_min으로 정의됩니다.
벽면의 각 node가 액체에 의해 젖을 확률은 wall_fraction과 소스로부터 액체방울이 낙하하는 거리에 비례한 보간 확률을 조합하여 계산됩니다.
위의 코드로 node의 wet 또는 dry 상태가 결정되고 이를 이용하여 벽면과의 대류 네트워크인 Tie의 연결 유무가 결정되어 스플래시 패턴이 계산됩니다.
*해석 결과
소개될 모델에서는 액체가 비산하여 탱크 벽면 전체에 작은 물방울들이 무작위로 떨어진다고 가정하였습니다. 이 액체방울의 정확한 위치는 액체표면 근처에 떨어질 확률이 멀리 떨어질 확률보다 높다는 가정하에 통계적으로 계산되었으며, 비산하는 액체의 양에 따라 계산이 수행되었습니다.
- 스플래시 패턴 (왼쪽에서부터 wall_fraction 10%, 50%, 90%의 결과를 보여주고 있습니다.)
2. 시간에 따른 splash pool의 void fraction (가스 비율)
3. Ullage 압력 및 온도 변화
해석 결과 영상으로 보기 >>
Splash pattern and Mass of Splashed Liquid
앞서 설명하였듯이 본 예제에서는 액체 침착의 통계적인 분포를 결정하는 방법이 사용되었으므로 사용자가 스플래시 패턴을 정의할 때 유용하게 사용할 수 있는 Thermal Desktop의 기능들을 소개하고자 합니다. (그러므로 이 예제에서의 분포는 실험적으로 검증되지 않았음을 유의하기 바랍니다.)
스플래시 (“splash pool”)의 양은 액체 체적 비율로 적용합니다. 예를 들어, 액체 체적인 0.25m3 전체가 스플래시가 된다면 비율은 100%가 됩니다. wall_fraction 파라미터를 사용하여 스플래시 이벤트 크기에 따른 분석을 할 수 있습니다. wall_fraction=0.5(50%)이면 스플래시 풀 체적은 0.5*0.25=0.125m3입니다.
0.25m3 는 임의로 선택한 것으로 실제 케이스에서는 실험, 유동가시화, CFD 해석결과로부터 결정될 수 있을 것입니다.
wall_fraction 값은 10%에서 90%까지 변하는 값으로 설정하고 액체가 특정위치에 떨어질 확률은 아래와 같이 설정할 수 있습니다.
위의 커브는 아래와 같이 두 개의 symbol인 splah_height, splah_min으로 정의됩니다.
벽면의 각 node가 액체에 의해 젖을 확률은 wall_fraction과 소스로부터 액체방울이 낙하하는 거리에 비례한 보간 확률을 조합하여 계산됩니다.
위의 코드로 node의 wet 또는 dry 상태가 결정되고 이를 이용하여 벽면과의 대류 네트워크인 Tie의 연결 유무가 결정되어 스플래시 패턴이 계산됩니다.
*해석 결과
소개될 모델에서는 액체가 비산하여 탱크 벽면 전체에 작은 물방울들이 무작위로 떨어진다고 가정하였습니다. 이 액체방울의 정확한 위치는 액체표면 근처에 떨어질 확률이 멀리 떨어질 확률보다 높다는 가정하에 통계적으로 계산되었으며, 비산하는 액체의 양에 따라 계산이 수행되었습니다.
2. 시간에 따른 splash pool의 void fraction (가스 비율)
3. Ullage 압력 및 온도 변화
해석 결과 영상으로 보기 >>
