VOF방법을 이용한 수차 해석
동영상보기(fan.avi)
동영상보기(cfd.avi)

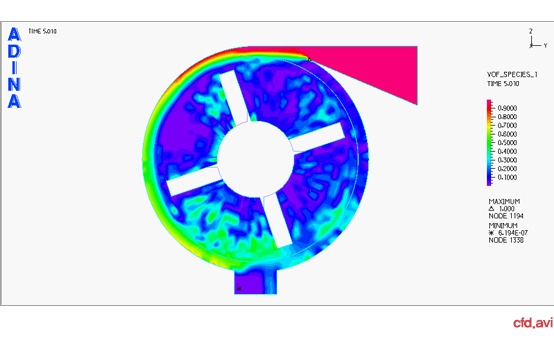

유체모델에 대한 동영상은 VOF 분포를 나타낸 것이며,

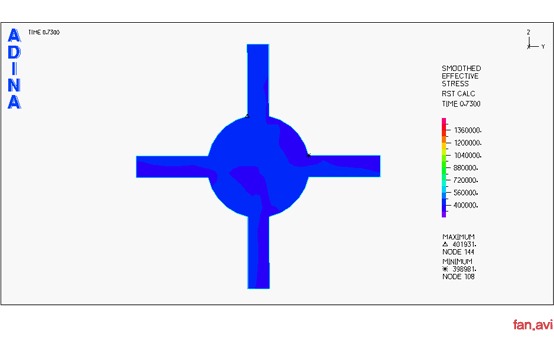

구조모델의 동영상(fan.avi)은 물의 충돌과 함께 회전하면서 응력이 발생하는 것을 나타낸 것입니다.
본 모델은 VOF 문제를 사용하여 해석한 FSI 해석한 모델로써,
입구로부터 유입되는 물의 낙하와 그로 인한 충격력으로 인해 회전날개가 회전하는 현상을 시뮬레이션 한 것입니다.
시뮬레이션에서 오른쪽에 나타난 표시에서 VOF=1은 물이 100% 채워져 있는 상태를 의미하며,
입구에서 노즐 부분까지는 초기 물로 채워져 있는 상태로 가정하였습니다. 반대로 VOF=0인 경우는 물이 0% 로써 공기로 채워져 있는 상태를 의미합니다.
VOF 방법을 사용하기 위해 유체모델에서는 물과 공기에 대한 물성을 입력해 주었으며, 중력효과를 고려하기 위해 중력가속도를 정의해 주었습니다.
회전날개의 재질은 일반 강철에 대한 물성을 고려해 주었습니다.
