ADINA System은 복잡한 FSI 문제를 위해 광범위하게 사용되고 있습니다.
FSI 적용사례 중 ADINA를 이용한 자동차 도어 셀(door seal)의 ...를 해석 사례를 소개해 드리도록 하겠습니다.
Seal은 시뮬레이션에서 보여지는 것처럼 공기가 채워진 안이 비어있는 고무재질로 되어 있으며, seal이 압력에 의해
눌러질 때 작은 구멍을 통해 공기가 유출되도록 구성되어 있습니다. 이는 압력에 대한 seal의 완충작용을 위하여 일부 에너지를
방산할 수 있게 해 줍니다.
모델은 구멍을 중심으로 Symeetry condition을 사용하였습니다.

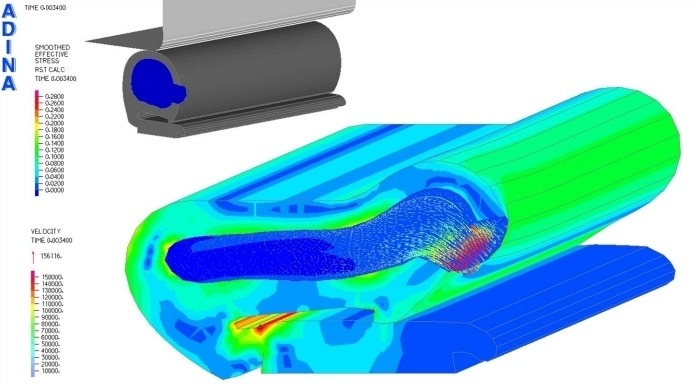

위의 시뮬레이션은 Seal의 변형을 나타낸 것으로써 고무 내의 응력 분포와 seal의 변형에 의한 공기의 압력분포를 나타내고 있습니다.
이 모델은 고무재질의 큰 변형률과 접촉조건, 공기가 작은 구멍을 통해 빠져 나감과 동시에 seal 내 공기의 유동을 모두 고려해 주기 위해
FSI 해석이 유용하게 사용된 경우이며, Aribitary Lagrangian-Eulerian (ALE) mesh가 사용되었습니다.
아래의 그림은 압력에 의해 변형되는 seal과 그에 의한 유체의 유동 속도를 확인할 수 있습니다.
|
FSI Simulation of a Car Door Seal
ADINA System은 복잡한 FSI 문제를 위해 광범위하게 사용되고 있습니다.
FSI 적용사례 중 ADINA를 이용한 자동차 도어 셀(door seal)의 ...를 해석 사례를 소개해 드리도록 하겠습니다.
Seal은 시뮬레이션에서 보여지는 것처럼 공기가 채워진 안이 비어있는 고무재질로 되어 있으며, seal이 압력에 의해
눌러질 때 작은 구멍을 통해 공기가 유출되도록 구성되어 있습니다. 이는 압력에 대한 seal의 완충작용을 위하여 일부 에너지를
방산할 수 있게 해 줍니다.
모델은 구멍을 중심으로 Symeetry condition을 사용하였습니다.
위의 시뮬레이션은 Seal의 변형을 나타낸 것으로써 고무 내의 응력 분포와 seal의 변형에 의한 공기의 압력분포를 나타내고 있습니다.
이 모델은 고무재질의 큰 변형률과 접촉조건, 공기가 작은 구멍을 통해 빠져 나감과 동시에 seal 내 공기의 유동을 모두 고려해 주기 위해
FSI 해석이 유용하게 사용된 경우이며, Aribitary Lagrangian-Eulerian (ALE) mesh가 사용되었습니다.
아래의 그림은 압력에 의해 변형되는 seal과 그에 의한 유체의 유동 속도를 확인할 수 있습니다.

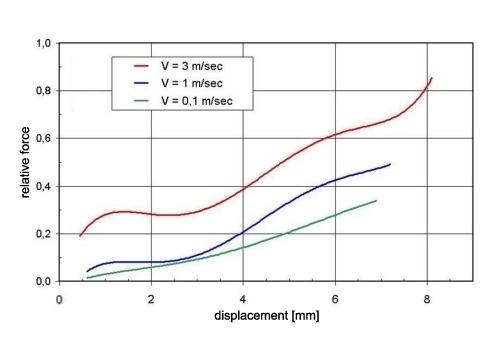

Keywords:
Fluid-structure interaction, car door seal, rubber material, strongly coupled FSI, Arbitrary Lagrangian-Eulerian formulation, ALE
This problem was provided courtesy of ISKO engineers AG, Germany.
