Ansys Thermal Desktop 제품 구성
※ 참고
Ansys HPC Pack 1개는 8개의 HPC task를 제공하므로, RadCAD 병렬 계산에는 Pack 1개로도 충분함
SpaceClaim 실행 시 라이선스 제한 사항은 다음 슬라이드 참고
Ansys Thermal Desktop 라이선스로 SpaceClaim 사용하기
Ansys SpaceClaim을 실행합니다.
다른 SpaceClaim 라이선스가 없는 경우, 대체 라이선스(Alternate License) 를 선택하라는 메시지가 나타납니다.
또는 다음 경로로 이동하여 설정할 수 있습니다.
File → SpaceClaim Options → License 그리고 Alternate License를 Thermal Desktop으로 선택합니다.
SpaceClaim 2024 R2는 TD Direct를 지원하는 마지막 버전입니다.
즉,
따라서 다음을 권장합니다.
Thermal Desktop에서 TD Direct vs TD Designer
TD Designer
TD Designer는 Ansys Discovery 플랫폼 기반의 독립 실행 애플리케이션으로, TD Direct + SpaceClaim을 대체합니다.
주요 기능은 다음과 같습니다.
제공 기능
Discovery Modeling 도구를 이용한 Geometry Import 및 편집
Ansys 메싱 기술 기반의 강력하고 안정적인 메싱 기능
TD Direct의 대부분 기능을 그대로 포함
축대칭(Axisymmetric)
Quadratic CV
측정 기능(Measures)
Grip 조작 기능(Manipulators)
파라미터 기반 기하 치수 설정
Named Selection
Domain 설정
사용자 정의 Action Script
Thermal Desktop과 양방향(Bi-directional) 연결 지원
TD Designer: Meshing
Mesh 생성 (Mesh Generation)
요소(Element) 크기 설정
최소 / 최대 크기
성장률 (Growth rate)
곡률(Curvature) 기준
메싱 방법
Tet (사면체 메쉬)
Hex (육면체 메쉬)
Multizone
Sweep
Mesh 분할 (Split mesh)
TD Designer: 열 및 유체 물성 할당
• 형상(Geometry)에 다음 정보를 주석(Annotate)으로 지정
재료(Materials)
도메인(Domains)
참여 매질(Participating media)
복사 해석을 위한 복사 그룹(Radiation groups)
파이프 중심선 정의 (FloCAD)
축대칭 정의 (Axi-symmetric definition)
• “태그(tags)”를 사용하여 구현
Participating Media
• 복사는 고체 요소 내부에서 흡수되거나 방출될 수 있음
• TD Designer에서
• Thermal Desktop에서
Other Updates
• 채움 높이(fill level)와 방향(orientation)에 따라 벽과 내부 구조물의 젖음/건조(wet/dry) 상태 추적을 최적화하여, 구획 기반(compartment-based) 용기 모델의 성능을 개선함
• 시스템 간 파라미터 교환(유량, 압력, 온도 등)이 가능하도록 시스템 커플링 기능이 향상됨
• AutoCAD 2025 지원이 추가되었으나, 가능하면 여전히 AutoCAD 2024 사용을 권장함

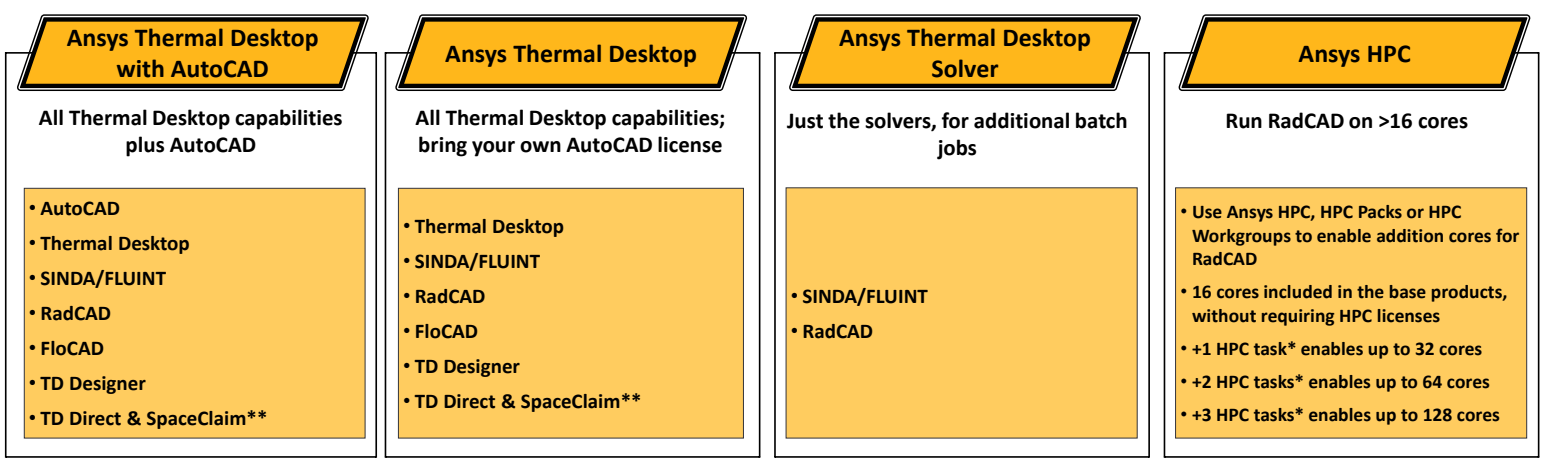

Ansys Thermal Desktop 제품 구성
2026 R1 버전에서 TD Designer가 도입되며, 이는 TD Direct와 SpaceClaim을 대체함
TD Direct는 2026 R1에도 여전히 포함됨
SpaceClaim 2024 R2는 TD Direct와 함께 사용할 수 있는 마지막 버전
※ 참고
Ansys HPC Pack 1개는 8개의 HPC task를 제공하므로, RadCAD 병렬 계산에는 Pack 1개로도 충분함
SpaceClaim 실행 시 라이선스 제한 사항은 다음 슬라이드 참고

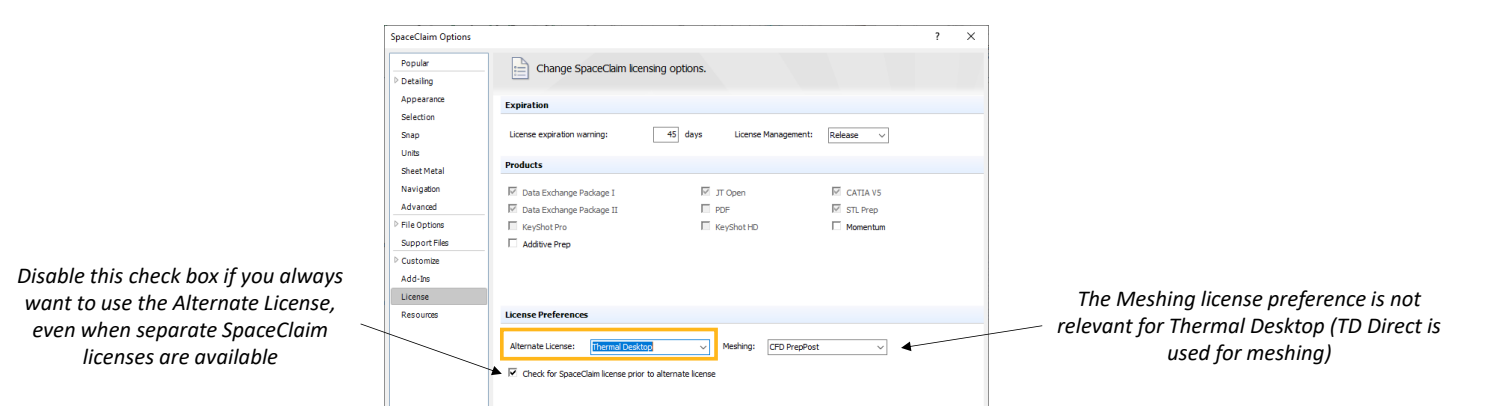

Ansys Thermal Desktop 라이선스로 SpaceClaim 사용하기
Ansys SpaceClaim을 실행합니다.
다른 SpaceClaim 라이선스가 없는 경우, 대체 라이선스(Alternate License) 를 선택하라는 메시지가 나타납니다.
또는 다음 경로로 이동하여 설정할 수 있습니다.
File → SpaceClaim Options → License 그리고 Alternate License를 Thermal Desktop으로 선택합니다.
SpaceClaim 2024 R2는 TD Direct를 지원하는 마지막 버전입니다.
Thermal Desktop 2026 R1과 TD Direct 2026 R1은 SpaceClaim 2024 R2와 호환됩니다.
그러나 Thermal Desktop 2026 R1과 SpaceClaim 간에는 라이선스를 공유할 수 없습니다.
즉,
SpaceClaim에서 Thermal Desktop을 Alternate License로 사용하면
동시에 Thermal Desktop을 실행하려면 별도의 라이선스가 필요합니다.
따라서 다음을 권장합니다.
독립형 SpaceClaim 라이선스를 사용하는 방법
또는 TD Designer로 전환하여 사용하는 방법

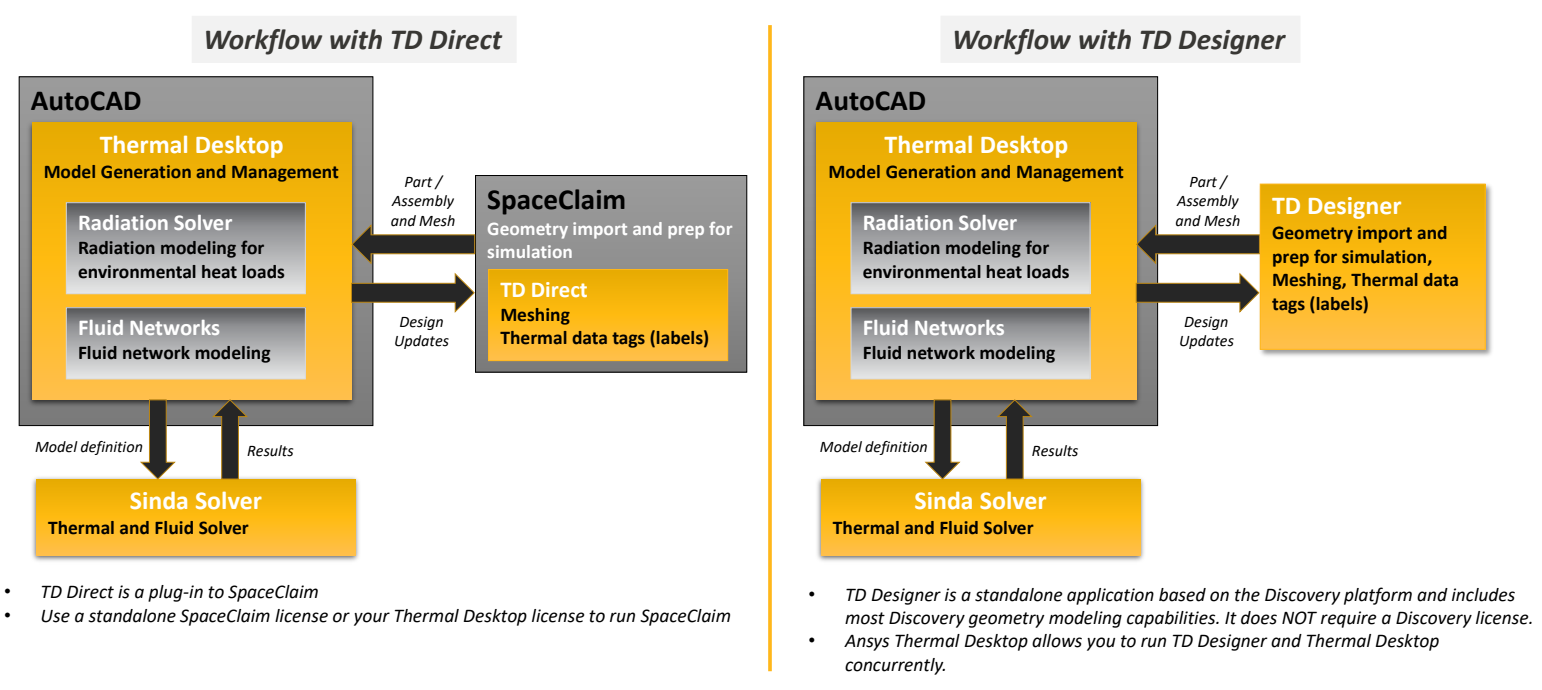

Thermal Desktop에서 TD Direct vs TD Designer

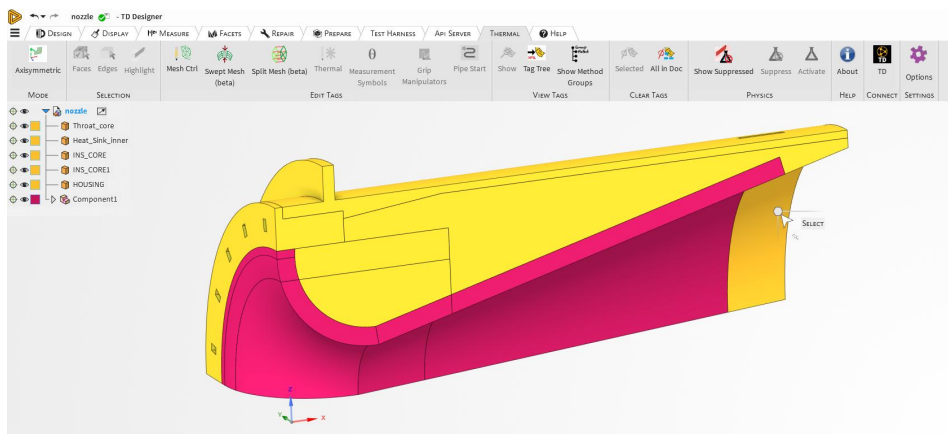

TD Designer
TD Designer는 Ansys Discovery 플랫폼 기반의 독립 실행 애플리케이션으로, TD Direct + SpaceClaim을 대체합니다.
주요 기능은 다음과 같습니다.
제공 기능
Discovery Modeling 도구를 이용한 Geometry Import 및 편집
Ansys 메싱 기술 기반의 강력하고 안정적인 메싱 기능
TD Direct의 대부분 기능을 그대로 포함
축대칭(Axisymmetric)
Quadratic CV
측정 기능(Measures)
Grip 조작 기능(Manipulators)
파라미터 기반 기하 치수 설정
Named Selection
Domain 설정
사용자 정의 Action Script
Thermal Desktop과 양방향(Bi-directional) 연결 지원

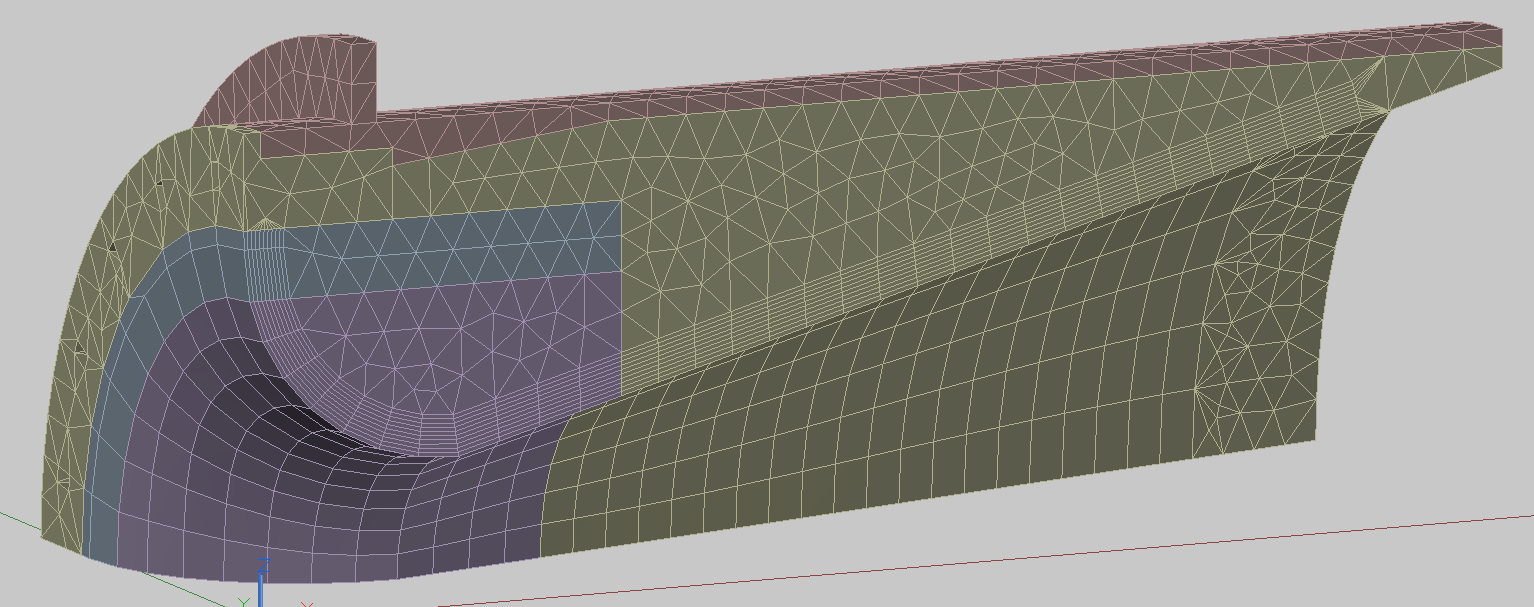

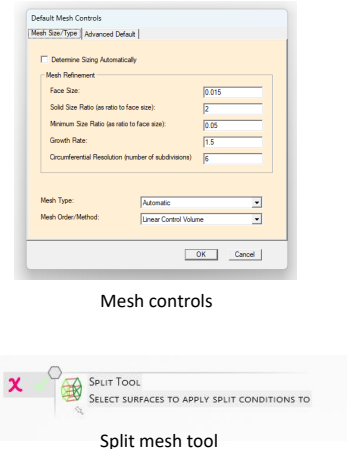

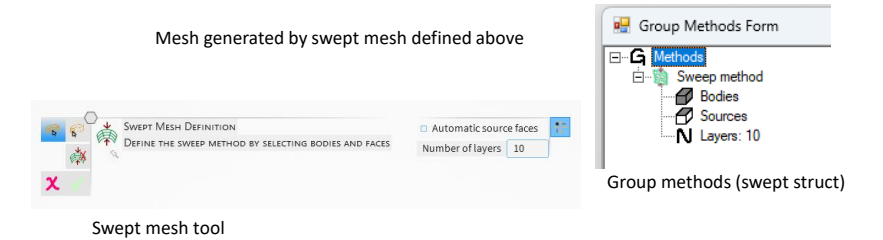

TD Designer: Meshing
Mesh 생성 (Mesh Generation)
요소(Element) 크기 설정
최소 / 최대 크기
성장률 (Growth rate)
곡률(Curvature) 기준
메싱 방법
Tet (사면체 메쉬)
Hex (육면체 메쉬)
Multizone
Sweep
Mesh 분할 (Split mesh)

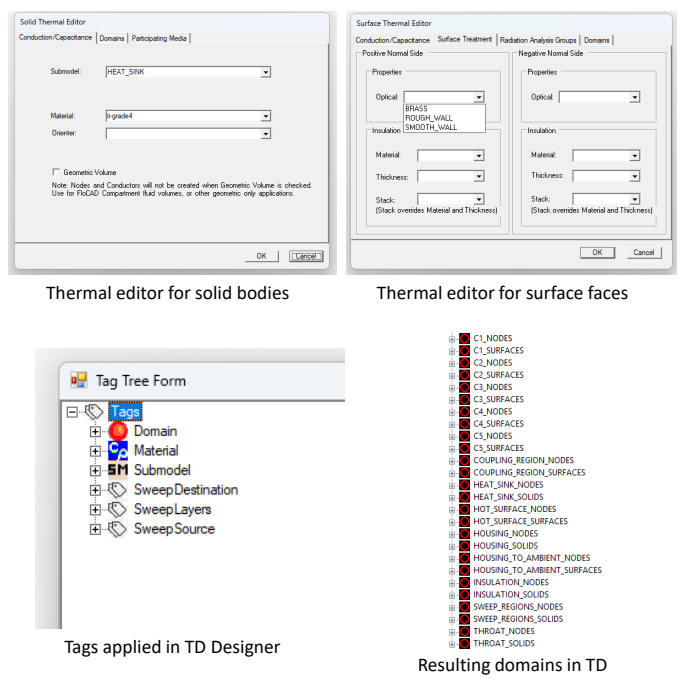

TD Designer: 열 및 유체 물성 할당
• 형상(Geometry)에 다음 정보를 주석(Annotate)으로 지정
재료(Materials)
도메인(Domains)
참여 매질(Participating media)
복사 해석을 위한 복사 그룹(Radiation groups)
파이프 중심선 정의 (FloCAD)
축대칭 정의 (Axi-symmetric definition)
• “태그(tags)”를 사용하여 구현

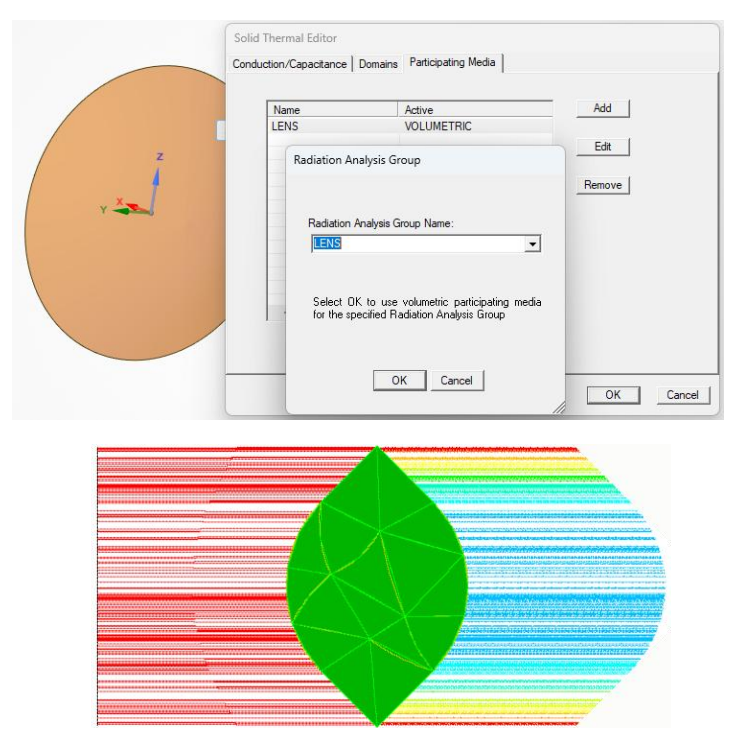

Participating Media
• 복사는 고체 요소 내부에서 흡수되거나 방출될 수 있음
두꺼운 유리(Thick glass)
광학적으로 두꺼운 단순 가스 유동(Optically-thick simple gas flows)
현재는 열 해석용 고체(thermal solids)에만 제한됨
• TD Designer에서
고체(solid)를 편집하고 Participating Media용 해석 그룹(analysis group)을 설정
감쇠계수(attenuation coefficient)가 0이 아닌 열물성(thermophysical property)을 선택
• Thermal Desktop에서
감쇠계수를 포함한 열물성을 정의함
Other Updates
• 채움 높이(fill level)와 방향(orientation)에 따라 벽과 내부 구조물의 젖음/건조(wet/dry) 상태 추적을 최적화하여, 구획 기반(compartment-based) 용기 모델의 성능을 개선함
• 시스템 간 파라미터 교환(유량, 압력, 온도 등)이 가능하도록 시스템 커플링 기능이 향상됨
• AutoCAD 2025 지원이 추가되었으나, 가능하면 여전히 AutoCAD 2024 사용을 권장함
AutoCAD 2025는 .NET 8 프레임워크를 사용하며, 이전 버전들은 더 오래된 .NET 프레임워크를 사용함
OpenTD와 .NET 8 사이에 일부 호환성 문제가 있음
