2025 Ansys 디지털 미션 엔지니어링 R2의 주요 특징
STK/ODTK 통합
- 비행 역학 기록을 활용하여 전체 임무 수명 주기 동안 일관성을 보장
- 해결된 문제: STK Astrogator를 활용한 임무 설계부터 ODTK를 활용한 운영 추적 및 궤도 결정에 이르기까지의 워크플로우를 간소화하고 시간을 절약
- 산업 분야: 항공우주 및 국방
- 대상 고객: 위성 운용자 및 임무 계획자, SSA 전문가, 국방 및 정보 기관, 우주 임무 분석가, 비행 역학 전문가
Aviator 비행 컨트롤러
- 복잡한 비행 경로 및 임무를 설계, 분석 및 제어. 자동 조종 논리 구현
- 해결된 문제: 항공기 조종면의 조작을 통해 비행 경로를 제어. 맞춤형 자동 조종 논리를 구현하고 현실적인 비행 제어 시뮬레이션 수행
- 산업 분야: 항공우주 및 국방, 공중 자율 시스템
- 대상 고객: 항공우주 엔지니어, 임무 계획자, 비행 시스템 개발자
PySTK
- 사용성 향상 및 문서 개선이 적용된 Ansys STK용 차세대 Python API
- 해결된 문제: STK 모델링의 강력한 기능과 Python의 유연성 및 접근성을 연결하여 분석 워크플로우를 지원
- 산업 분야: 항공우주 및 국방
- 대상 고객: 항공우주 엔지니어, 위성 운용자, 임무 분석가
Ansys DME - What's New
STK/ODTK 통합
• STK Astrogator를 이용한 임무 설계부터 ODTK를 활용한 운영 추적 및 궤도 결정까지 워크플로우를 간소화하고 시간을 절약
• 비행 역학 기록을 활용하여 전체 임무 수명 주기 동안 일관성 보장
Aviator 비행 컨트롤러
• 항공기 조종면 조작 또는 맞춤형 자동 조종 논리 구현을 통해 비행 경로 제어
• 공중 자율 솔루션에 기여
PySTK
• PySTK: Ansys STK용 차세대 Python API, 다음을 제공:
• PyAnsys 호환성
• 사용성 향상
• 문서 개선
SysML v2 모델 실행
• Ansys STK가 시스템 동작을 실현함
• Ansys SAM으로 생성된 SysML v2 모델을 지원하는 초기 기능
Cesium ion 지형 서버
• Cesium ion은 STK 시나리오 전반에 걸쳐 3D 지리공간 데이터를 공유할 수 있는 강력하고 확장 가능하며 안전한 플랫폼임
• 연결된 사용자는 AGI에서 큐레이션한 데이터를 이용해 모든 STK 시나리오에 스트리밍 가능
체인 데이터 속도 (Chains Data Rate)
• 기본 네트워크 모델링을 위한 체인 분석에 사용되는 Optimal Strand 옵션에 새로운 "데이터 속도" 지표가 추가됨
STK Shield Plus
• Ansys STK용 추가 솔루션
• 주어진 임무에 대한 잠재적 전자기 간섭 문제를 조기에 평가할 수 있는 도구 제공

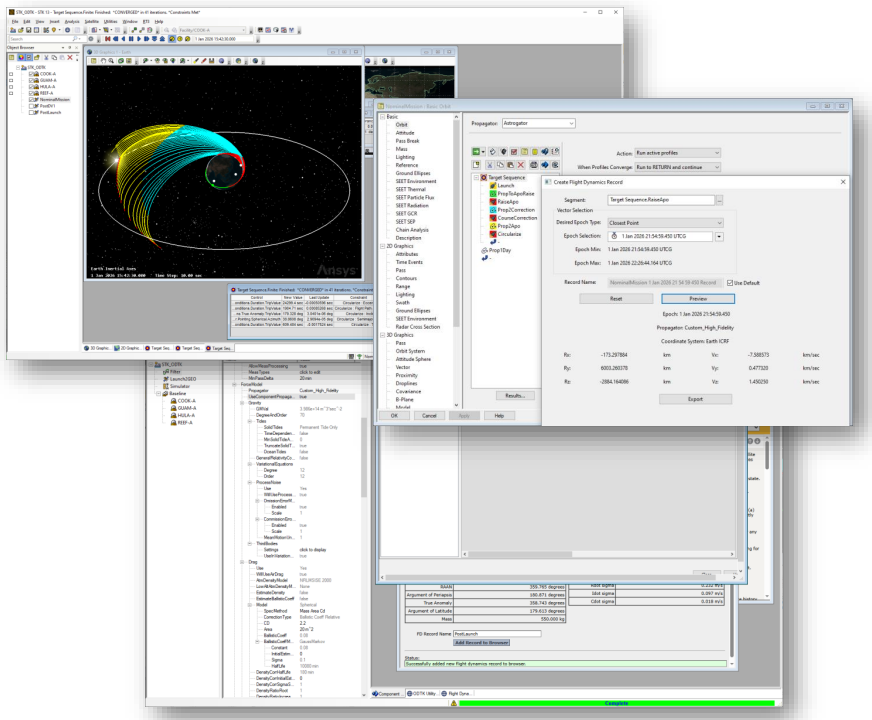

STK 및 ODTK 통합
• 통합 코드 기반
- 전파기 및 힘 모델 간의 일관성
- DME 제품 전반에 걸친 더 나은 동기화
• 간소화된 사용자 워크플로우로 시간 절약
• 인간 오류 가능성 제거
• 운영 응답 시간 대폭 개선
• 맞춤형 비행 역학 시스템 통합 단순화

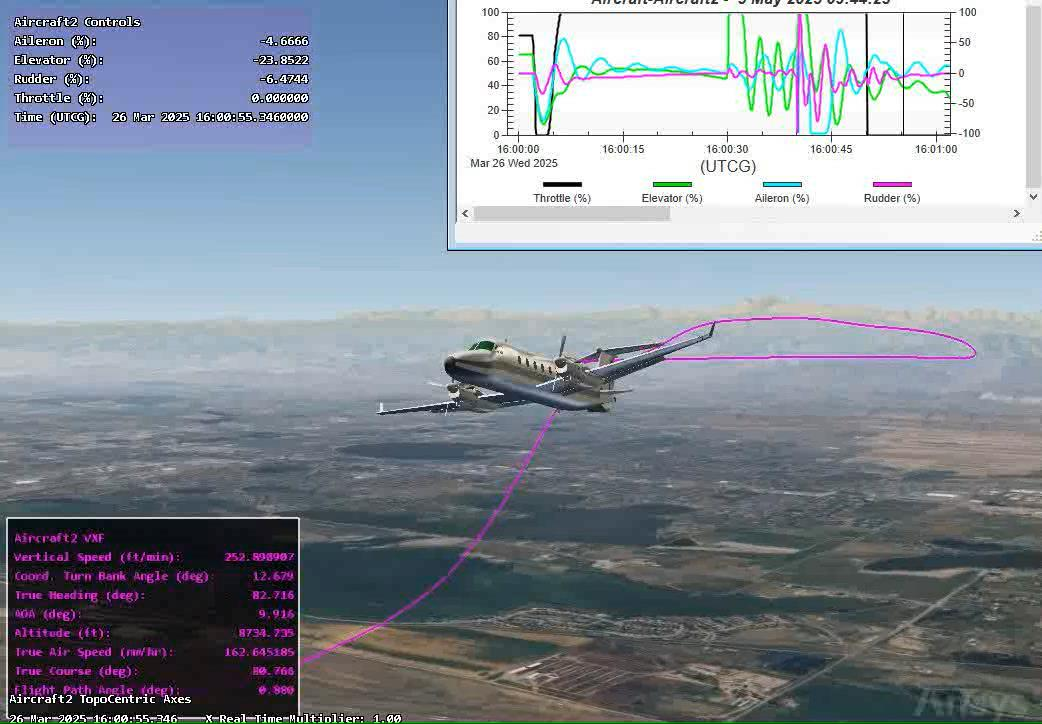

Aviator 비행 컨트롤러
Aviator는 항공기 제어 입력을 기반으로 하는 궤적 생성을 가능하게 하는 새로운 절차와 이에 따른 성능 모델을 추가합니다. 이는 제어 및 자율 시스템의 개발과 평가를 지원합니다.
• 사용자가 정의한 상세 성능 모델은 새로운 동역학 및 제어 가속 모델에서 제어면이 항공기에 미치는 힘을 포함함
• 새로운 동역학 및 제어 절차는 속도, 항로, 비행 경로 입력의 시계열 데이터를 입력받아 Aviator가 이를 달성하기 위한 적절한 제어 입력을 결정함
• STK 외부의 SCADE, Simulink, 또는 GRPC를 통한 Python과 같은 에이전트가 제어 입력을 제공하고 Aviator 항공기를 구동할 수 있음

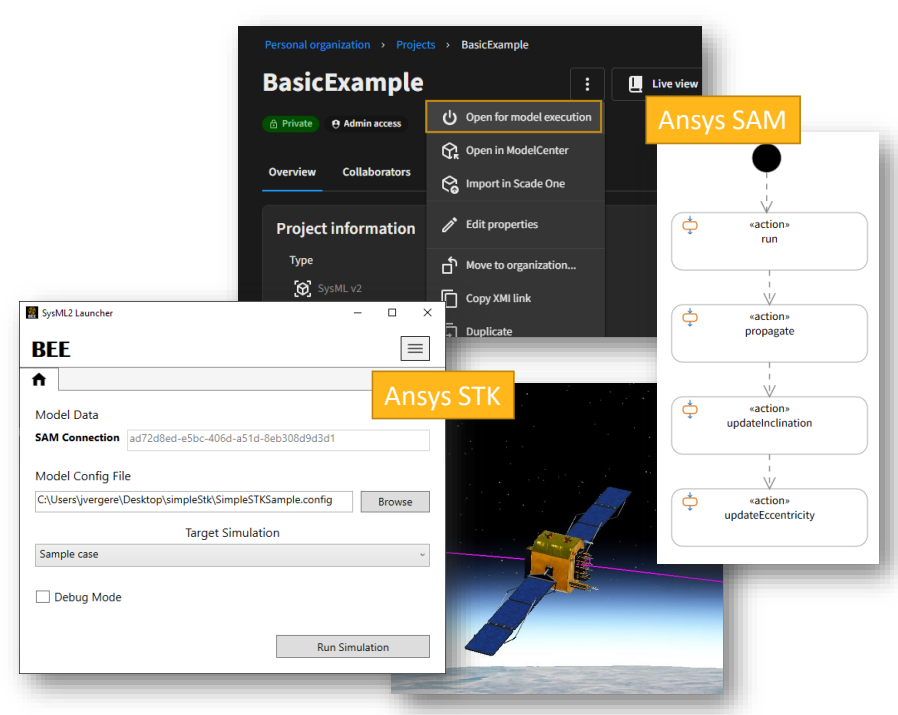

SysML v2 모델 실행
• 동작 실행 엔진은 Ansys SAM으로 생성된 SysML v2 모델 실행을 지원하는 초기 기능을 추가함
• 향후 출시될 SysML v2 명세의 초기 사용자들은 모델 실행을 탐색하고, Ansys STK와 같은 분석 도구와의 연결을 통해 임무 맥락 속에서 시스템 동작을 실현하는 기능을 포함할 수 있음
• 사용자는 Ansys 시스템 엔지니어링 포털에서 직접 모델을 열고, 적절한 구성 설정을 선택하여 모델을 실행할 수 있음
참고 – 2025년 5월 기준, SysML v2 명세는 아직 확정되지 않았습니다. 모든 언어 기능이 2025R2 릴리스에서 지원되는 것은 아닙니다. 자세한 사항은 도움말 페이지를 참조하세요. 향후 주요 기능들이 추가될 예정입니다.

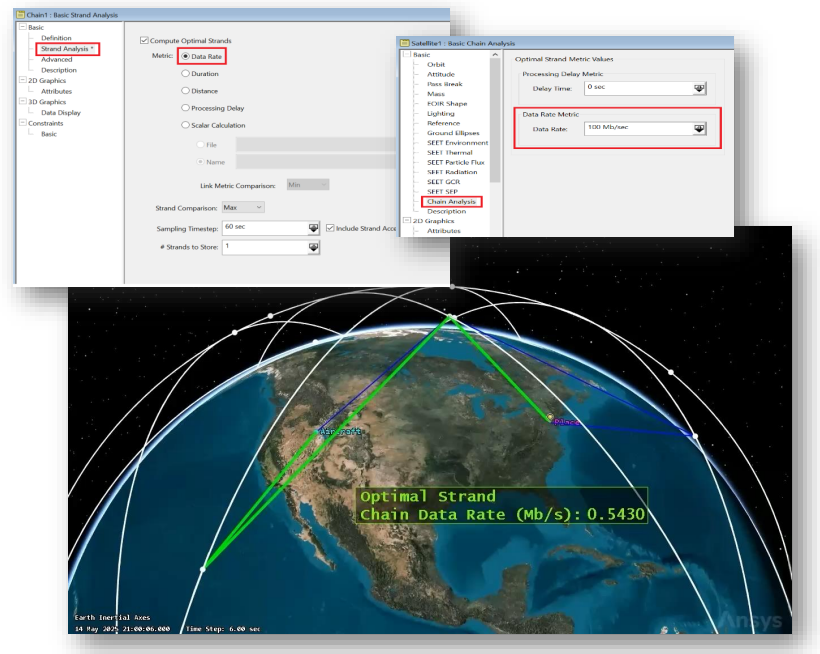

Chains 개선 사항: 데이터 속도 지표
• 체인 분석을 위한 Optimal Strand 옵션에 새로운 “데이터 속도” 지표가 추가됨
• 데이터 속도 기능은 상세한 통신 분석 없이도 기본적인 네트워크 모델링 기능을 제공함
- 모든 객체에 체인 분석에 포함될 수 있도록 데이터 속도 지표가 추가됨
- “최적 경로(strand)”는 구성 노드의 최소/최대 데이터 속도를 기준으로 선택됨
(선택된 경로 비교 기준에 따라 다름)
- 사용자는 각 시간마다 각 경로에서 제한이 되는 데이터 속도에 대해 보고 가능
• 이제 사용자는 다음을 이해할 수 있음:
- 네트워크 내 병목 현상
- 최대/최소 데이터 속도를 기준으로 한 최적 경로
- 대체 네트워크/경로 옵션 평가 방법

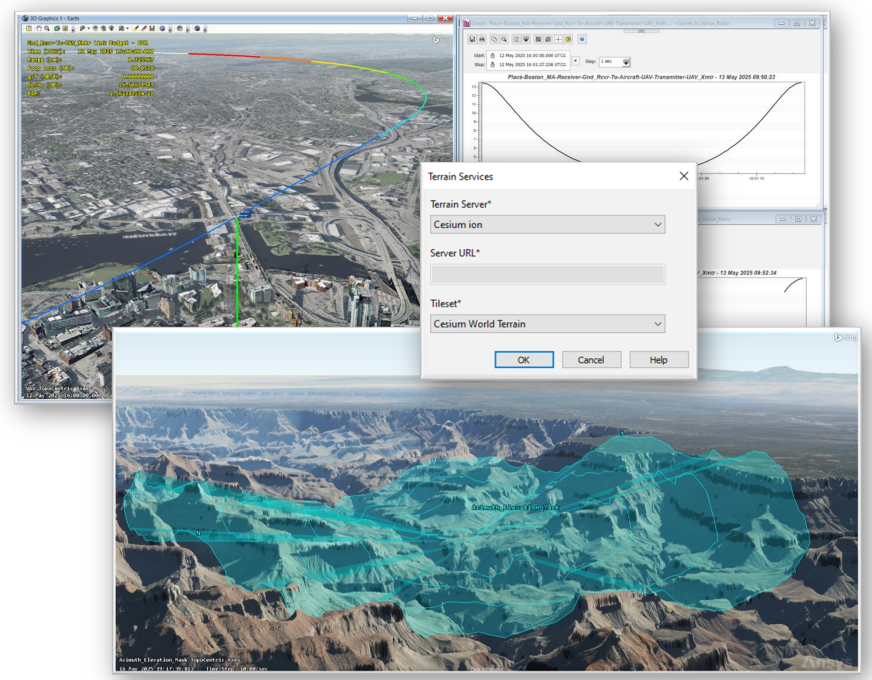

Ansys에서 큐레이션한 Cesium Ion 서버 및 3D 타일러
• Cesium ion SaaS는 3D 지리공간 데이터를 위한 견고하고, 확장 가능하며, 보안성 높은 플랫폼입니다. 이제 STK에서 이를 사용할 수 있습니다.
• Ansys가 호스팅하는 글로벌 지형 데이터는 즉시 사용할 수 있도록 제공되며, STK에 최적화되어 이전보다 훨씬 높은 정밀도를 자랑합니다.
• 자가 호스팅(Self-Hosted) 방식을 통해 사용자는 고유 데이터를 처리하고 모든 STK 시나리오에 스트리밍할 수 있습니다.
- 결과를 동료와 안전하게 공유하거나 앱을 통해 활용 가능
• 향상된 로컬 지형 분석은 작업 처리 효율을 개선합니다.
• 포함된 타일러(Tilers)를 사용하면 사진측량, 건물 형상, 포인트 클라우드 데이터를 로컬 용도로 처리할 수 있습니다.

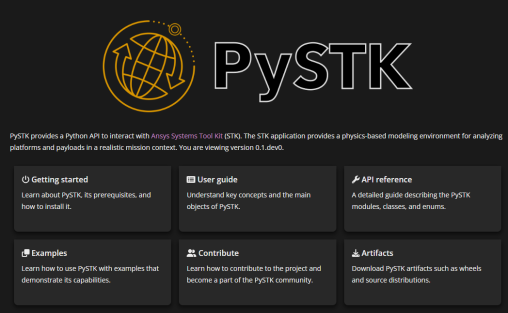

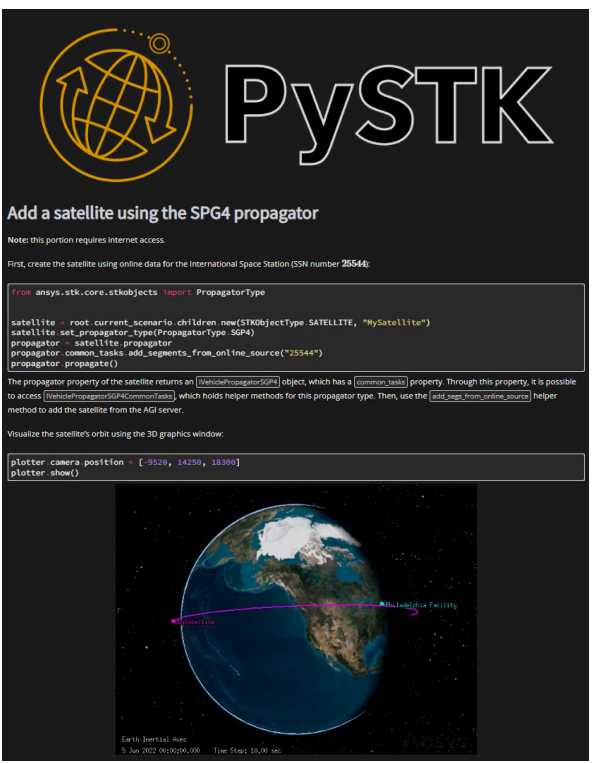

PySTK | STK용 차세대 Python API
PyAnsys 호환성
• PyAnsys와 통합되어 STK 소프트웨어를 다른 Ansys 제품과 연결 가능
• 패키징, 명명 규칙, 문서화 등 PyAnsys 가이드라인을 채택
• Python 생태계 내에서 PEP8 스타일 가이드를 따르는 모범 사례로 구현됨
사용성 향상
• 인터페이스, 클래스, 메서드, 속성 이름의 난해한 약어 제거를 통해 코드 가독성과 유지보수성 향상, API 기능 발견 용이
• 코드 자동완성 기능이 Visual Studio Code, PyCharm, Jupyter Lab과 같은 IDE에서 사용 가능
• 중복된 인터페이스 및 클래스 통합을 통해 API에 포함된 타입 수를 대폭 줄임
문서 개선
• 문서가 재구성되었으며, Python 전용 API 레퍼런스 포함
• 항공우주 분야 응용 사례를 보여주는 예제(Examples) 포함

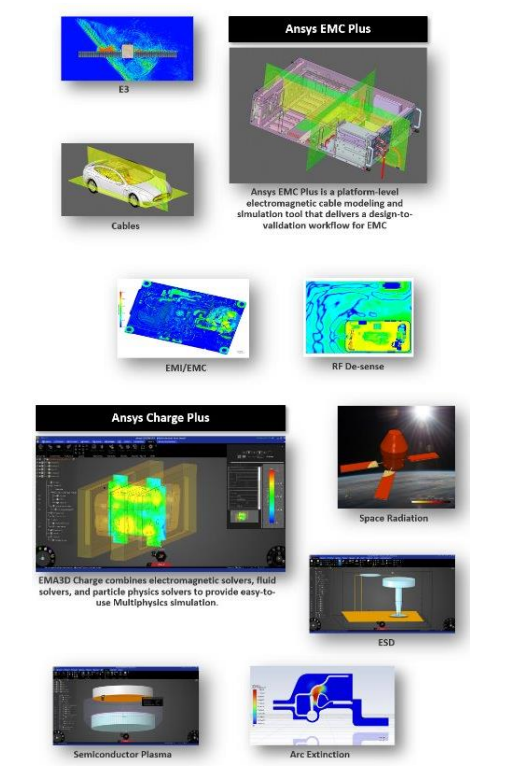

STK Shield Plus
• Ansys STK용 추가 솔루션으로, 특정 임무에서 발생할 수 있는 전자기 문제를 조기에 평가할 수 있는 도구를 제공합니다.
• STK GUI에서 직접 접근 가능한 6가지 자동화된 워크플로우를 포함합니다:
- 차폐 효과 (Shielding Effectiveness)
• 전자기 차폐 적합성을 보장하기 위한 전파 시뮬레이션
• 중요 장비에서의 필드 수준 결정
- 낙뢰 확률 (Lightning Probability)
• 전체 임무에 대한 낙뢰로 인한 실패 가능성 평가
- 오버브레이드/전달 임피던스 (Overbraid/Transfer Impedance)
• 복잡한 브레이드 케이블 설계를 3D 형상 및 전파 기반 전자기 모델링으로 구현
- 방사선 경화 (Rad-Hard)
• Ansys Charge Plus의 입자 물리학 패키지를 사용하여 특정 임무에 대한 이온화 선량 깊이 곡선 계산
（SEET Toolkit 필요 / 결과는 STK에서 확인 가능）
- 표면 충전 (Surface Charging)
• 위성의 표면 재료와 플라즈마 상호작용에 따른 정전기 방전(ESD) 위험 평가
- 레이 트레이싱 (Ray Tracing)
• GPU 가속 레이 트레이싱 알고리즘을 사용하여 PCB 구성요소의 최소 차폐 및 이온화 선량 평가
