기술자료What's New in Ansys Thermal Desktop 2025R2

Ansys Thermal Desktop 상품

• 2023 R2에서는 CRTech 제품 및 번들을 대체하여 Ansys Thermal Desktop 제품이 도입되었습니다.
• Ansys Thermal Desktop 제품은 동일한 소프트웨어 구성 요소를 포함하고 있으며, 새로운 번들로 재패키징되어 Ansys 라이선스 매니저에서 실행됩니다.

(참고로, Ansys Thermal Desktop 라이선스는 항상 네트워크/플로팅 라이선스입니다.)

* 2024 R2는 SpaceClaim의 마지막 릴리스였습니다. Thermal Desktop과 함께 사용할 수는 있지만, 라이선스를 공유할 수는 없습니다. 자세한 내용은 아래를 참조하세요.

** 단일 Ansys HPC Pack은 8개의 HPC 작업을 제공하므로, 하나의 Pack만으로도 병렬 RadCAD 연산에 충분합니다.

Ansys Thermal Desktop 라이선스로 SpaceClaim에 접근하기

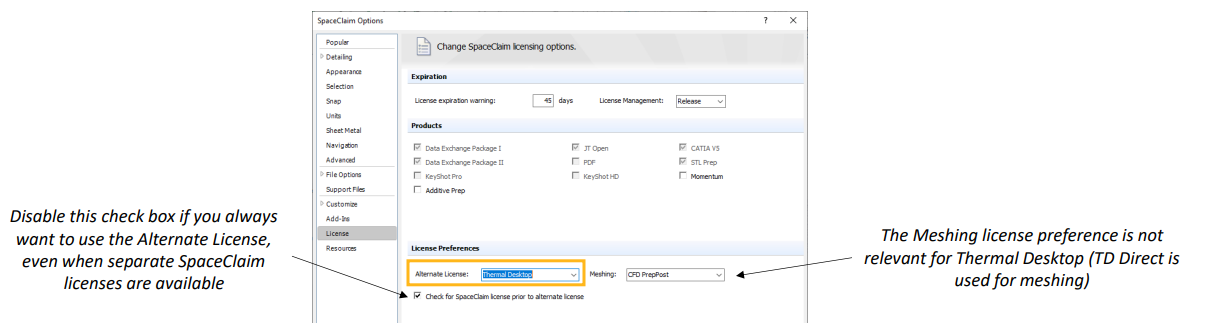

Ansys SpaceClaim을 실행합니다. 사용 가능한 다른 SpaceClaim 라이선스가 없으면, 대체 라이선스를 선택하라는 메시지가 표시됩니다.

그렇지 않은 경우에는 File > SpaceClaim Options > License로 이동하여 Thermal Desktop을 대체 라이선스로 선택하십시오.

2024 R2는 SpaceClaim의 마지막 릴리스입니다. Thermal Desktop과 TD Direct 2025 R2는 SpaceClaim 2024 R2와 호환되지만, Thermal Desktop 2025 R2와 SpaceClaim 간에는 라이선스를 공유할 수 없습니다.

SpaceClaim의 대체 라이선스로 Thermal Desktop을 사용하는 경우, Thermal Desktop을 동시에 실행하려면 별도의 라이선스가 필요합니다. 따라서 독립형 SpaceClaim 라이선스를 사용하는 것을 권장합니다.

고체 내 파이프(Pipes in Solids)를 활용한 효율적인 모델링 전략

고체 내 파이프(Pipes in Solids)

• 유체 유로를 별도로 메쉬하지 않고 작은 유체 통로를 모델링할 수 있음
• 대류 해석의 정확도가 부차적이고, 유체 유로를 고려한 고체 메쉬의 변경을 피하는 것이 주요한 경우에 적합
• 리메쉬 없이 냉각 파이프 설계를 탐색 가능

2차 열 요소 (Quadratic Thermal Elements)

2차 형상 및 열 해석 (Second-order shape and thermal solution)

• 비선형 온도 분포에 적합

- 조밀하지 않은 메쉬에서도 정확도 향상

- 후처리 품질 향상

TD Direct에서의 설정 방법

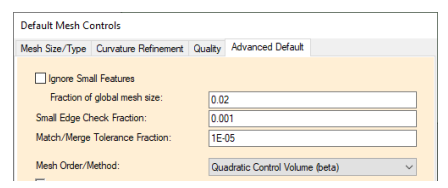

• Default mesh order/method를 Quadratic Control Volume으로 설정

(Advanced Default 탭에서 설정)

성능 향상 사항

• 이전 베타 성능 향상이 이제 정식 출시되었으며, 유동 해석을 위한 신규 향상 기능도 추가됨

멀티스레드 실행 시간 향상

시간 및 온도 의존 계산(Time & Temperature Dependent Calcs.) 속도 향상

Sinda의 향상된 행렬 희소성(Matrix Sparsity) 적용 → 일부 테스트 케이스에서 최대 4배 속도 향상

Ansys optiSLang에서의 Thermal Desktop

• Ansys optiSLang 내 Thermal Desktop 노드 출시
• 신규 출력 형식: 심볼(Symbol)을 Sinda 레지스터로 출력 가능
• 하나의 Thermal Desktop 인스턴스로 여러 설계를 최적화하여 성능 향상

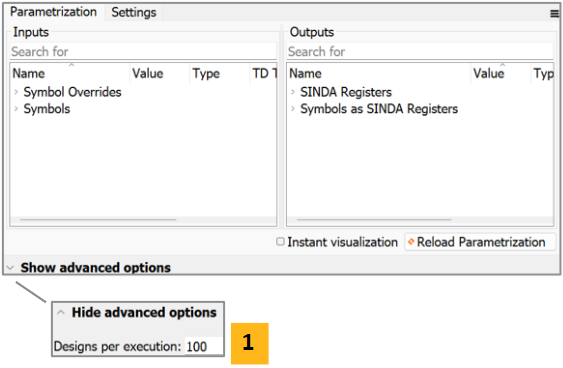

• 한 번의 실행(Designs per execution)

- 단일 TD 세션 내에서 여러 설계 케이스를 연속적으로 실행 가능

What’s New in Ansys Thermal Desktop

• AutoCAD 2025와 호환

• SAVEX 바이너리 출력 형식

- 새로운 바이너리 형식(savex)은 속도 향상과 파일 크기 감소를 위해 도입됨

- 향후 SAVE 및 CSR 형식을 대체할 예정

- 현재는 SAVE와 CSR이 기본 파일 형식으로 유지됨

베타 기능 (Beta Features)

• 개발 중인 기능들을 테스트 및 평가 목적으로 활성화 가능

- Ansys Customer Support Space (ACSS)에 피드백 제공 권장

• 활성화 방법

- Thermal Desktop

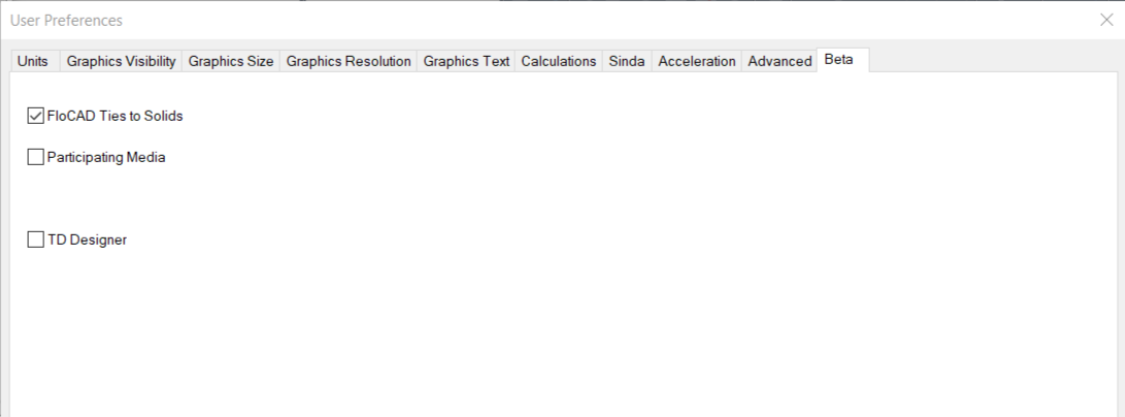

Preferences에서 Beta 탭을 통해 활성화

• TD Direct

- Alt + B 키를 눌러 활성화

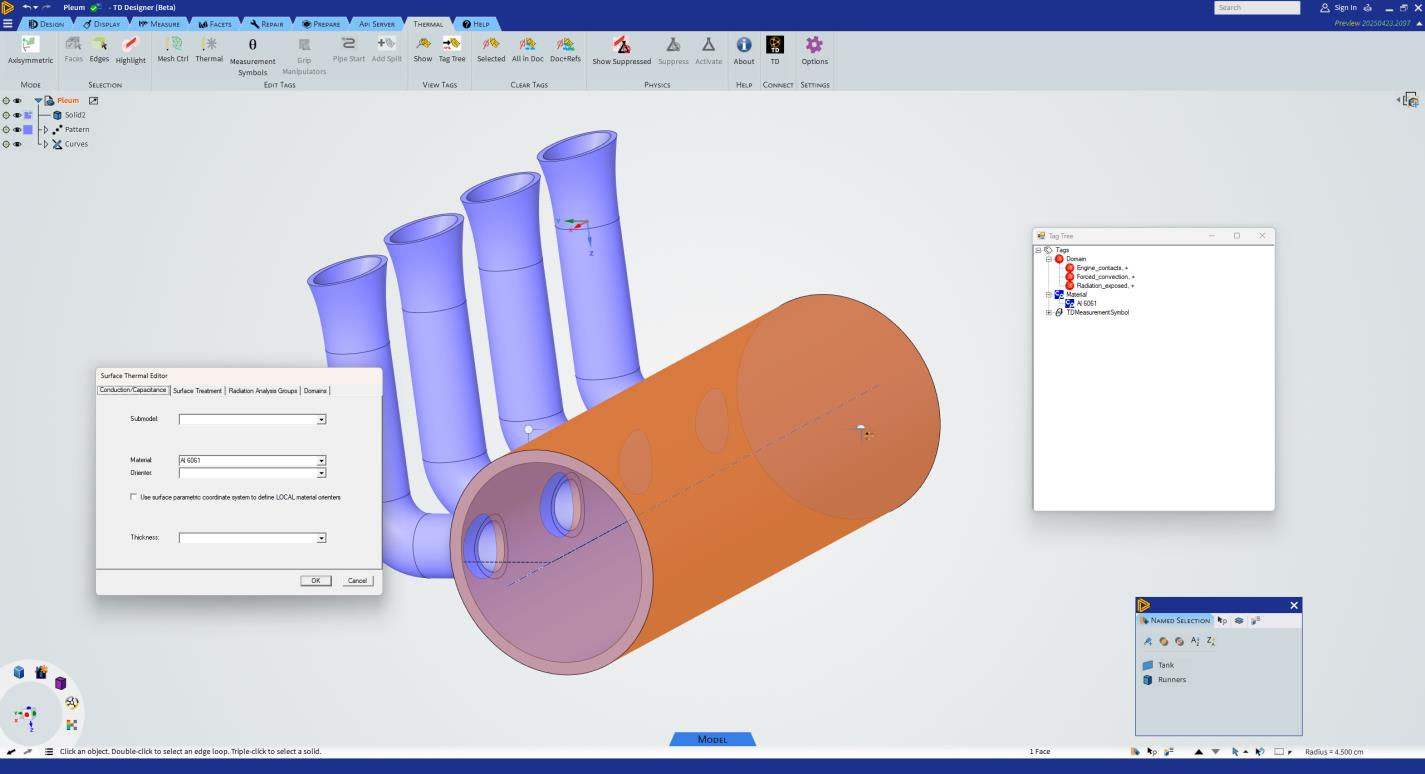

TD Designer (beta)

• TD Designer는 Ansys Discovery 플랫폼 기반의 독립 실행형 애플리케이션으로, 기존 TD Direct를 대체할 예정입니다.

• 25R2 베타 릴리스 주요 기능

- Ansys 메싱 기술 기반의 강력하고 안정적인 메싱 기능

- 고체에 대한 체적 복사(Volumetric Radiation) 지원

- TD Direct의 대부분 기능을 계승

(축대칭 해석, 2차 제어체적(Quadratic CV), 측정 도구, 그립 조작기,

파라미터 기반 기하 치수, Named Selection을 도메인으로 활용, 사용자 정의 동작 스크립트 기능 포함)

- Discovery Modeling 기반의 모델링 기능

- Thermal Desktop과 연동 가능

• 향후 확장 예정 기능

- 다중 문서 지원(Multi-doc)

- Swept 및 Multizone 메싱

- Split/Matched 공유 형상 토폴로지 지원

TD Direct가 포함된 Thermal Desktop vs TD Designer

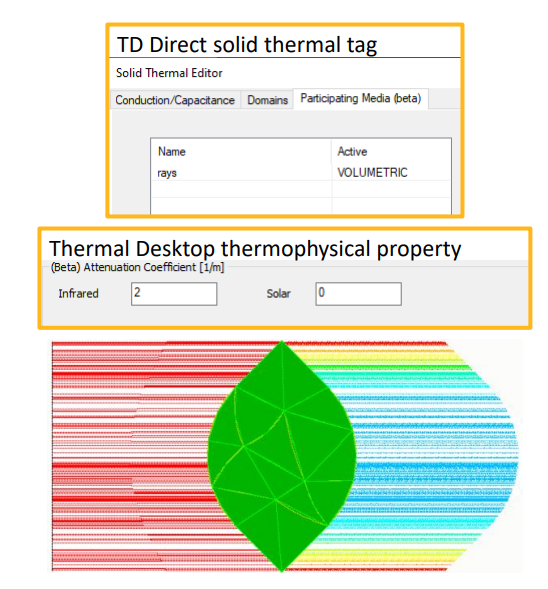

참여 매질 (베타)

• 복사는 고체 요소 내에서 흡수되거나 방출될 수 있습니다

- 두꺼운 유리

- 광학적으로 두꺼운 단순 기체 흐름

- 현재는 열 고체(thermal solids)로 제한됨

• TD Direct에서

- 고체를 편집하고 해당 고체에 참여 매질 분석 그룹을 설정

- 감쇠 계수가 0이 아닌 열물리적 특성(thermophysical property)을 선택

• Thermal Desktop에서

- 감쇠 계수를 가진 열물리적 특성을 정의
