신규 기능
다음과 같은 변경 사항이 추가되었습니다.
일반
향상된 재시작 기능 – 상변화물질(PCM), 침식(recession), 증착(accretion) 데이터는 이전 저장 파일로부터 초기화할 수 있습니다. 다른 배열도 이전 저장 파일로부터 초기화할 수 있습니다.
PCM, 침식, 증착 모델의 컴파일, 초기화 및 실행 속도가 향상되었습니다. 이전에는 수천 줄의 코드 생성으로 인해 컴파일에 30분 이상 걸렸던 케이스가 이제는 몇 초 만에 완료됩니다.
Lump에 대한 질량 및 에너지 오차를 사용자 정의 Fortran 배열(UDFA)에 저장하여 후처리 시 활용할 수 있습니다.
Ansys 온라인 도움말 접근 기능
Ansys Model Center에 Thermal Desktop 통합
열 모델링
향상된 재시작 기능 – 이전에는 특정 케이스에서 재시작이 불가능했으나, 상변화물질(PCM), 침식, 증착 데이터를 이전 저장 파일에서 초기화할 수 있습니다. 다른 배열도 이전 저장 파일로부터 초기화할 수 있습니다.
Sinda 서브모델의 수량이 999에서 9999로 업데이트되었습니다.
복사(복사선형) 모델링
유체 모델링
Case Set Manager에서 Lump 초기화 시 Plenum 제외 옵션이 추가되었습니다.
RcPipe 벽면에 체적 열원(volumetric heat loads)을 적용할 수 있으며, 이를 통해 전선의 줄/저항 가열(Joule/Ohmic heating)을 모델링할 수 있습니다.
베타 기능

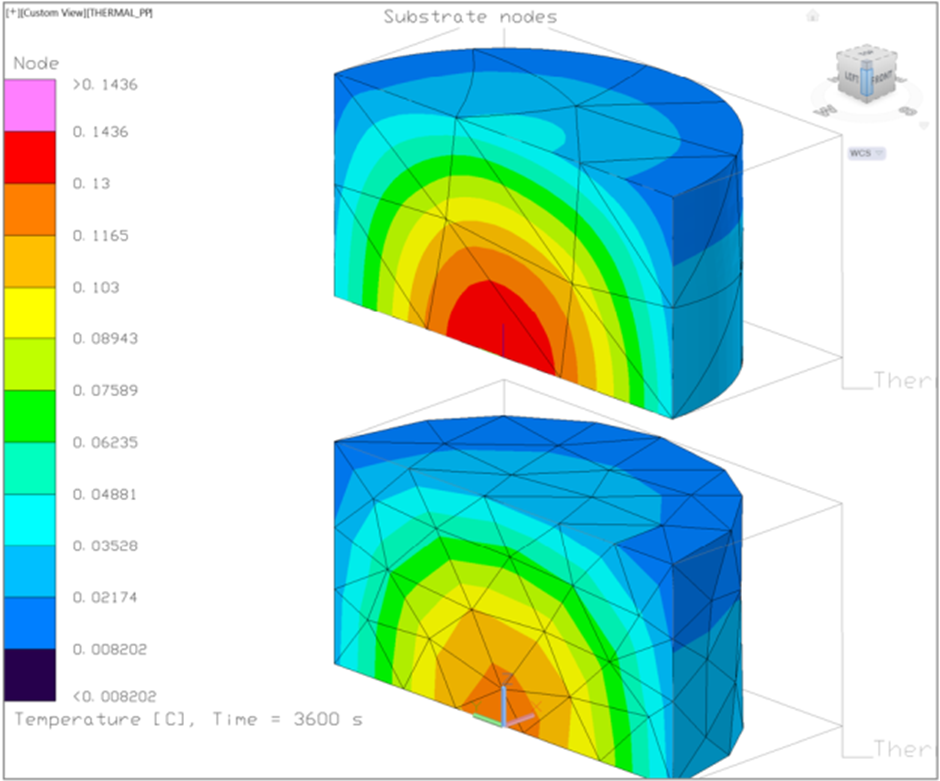

- 2차 열 요소(곡률 열 요소 및 고차 해석): 일부 모델에서 정확도 및/또는 속도 향상이 기대됩니다.
- Compartment wall과는 아직 호환되지 않습니다.
- 고체 내 Ties – 대류 해석의 정확성이 우선이 아닌 소규모 유체 통로를 대상으로 하며, 이러한 유로를 고려하기 위해 고체 메시를 교란시키지 않는 것을 주된 목적으로 합니다.
- 참여 유체(participating media): 두꺼운 광학 유리나 광학적으로 두꺼운 단순 가스 흐름을 처리하기 위한 기능입니다. 현재는 열 고체에만 제한됩니다.
- 새로운 이진 형식(SaveX) – 속도 향상과 파일 크기 감소를 위해 도입된 형식으로, 충분히 안정화되면 기존 SAVE 및 CSR 형식을 대체할 예정입니다.

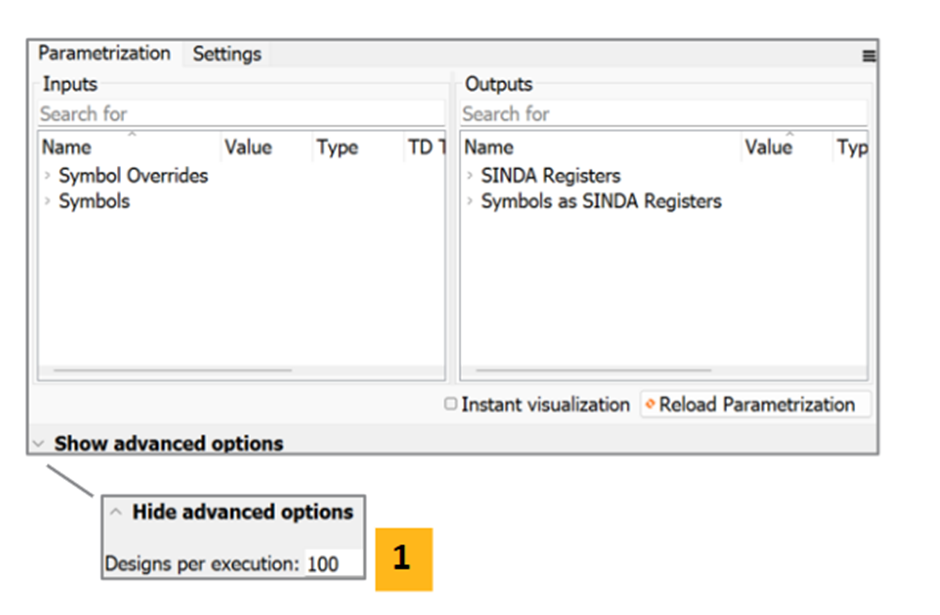

- Ansys OptiSlang과의 인터페이스

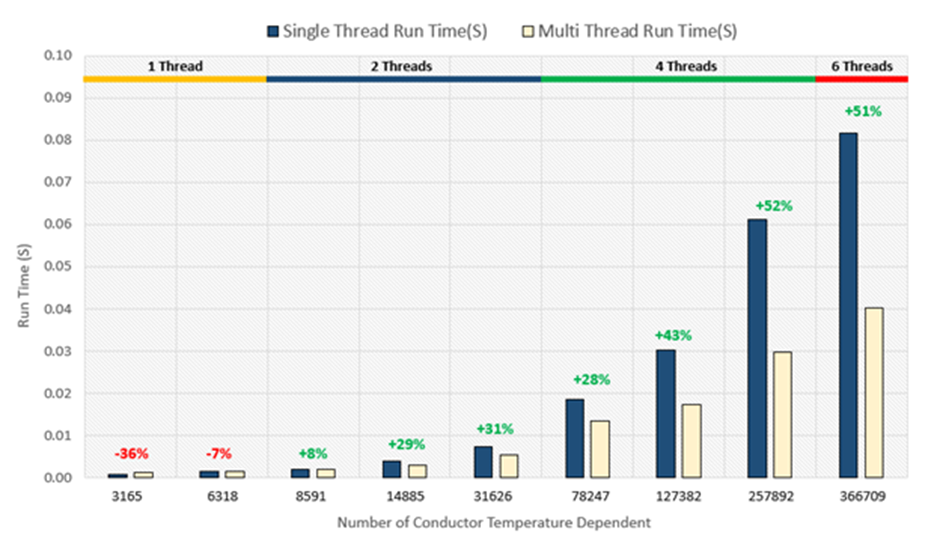

멀티 스레드 실행 시간 향상
삭제된 기능
치명적인 버그 보고
오류 설명:
Dyer’s method(MCH = -3)은 수축부의 throat에서 발생하는 metastable한 2상 임계 유량을 예측하기 위한 기본 방식으로, 주로 2상 유입 조건이나 휘발성 액체가 dome으로 플래싱될 때 사용됩니다. 하지만 초가열된 증기가 inlet에 존재하다가 dome으로 넘어가는 경우(2상 throat)에도 이론적으로 잘 작동합니다.
문제는 이 알고리즘이 완전히 대칭적이지 않아서, upstream에 supercritical vapor가 있고 downstream pressure가 매우 낮은 경우에는 수정이 필요했습니다.
이 현상이 발생할 수 있는 조합 조건은 다음과 같습니다:
유입부 압력이 높은 경우 (반드시 초임계 압력일 필요는 없지만, 일반적으로 초가열 상태의 아임계 유입은 이 현상이 나타날 만큼 충분히 높은 압력을 갖지 않기 때문에 초임계일 가능성이 높음)
유출부 압력이 매우 낮은 경우 (downstream pressure로 과팽창될 때 dome 영역에 진입할 만큼 충분히 낮아야 함. 그렇지 않으면 이전 버전에서는 알고리즘이 정상적으로 Dyer’s method에서 벗어났을 것임)
최초 오류 발생 버전: 2023 R2 (23.2)
수정된 버전: 2025 R1
미수정 버전에서의 권장 사용자 조치:
수축부 upstream에 초가열 증기가 존재하는 경우(예: orifice나 inlet처럼 AFTH가 AF보다 작은 경우), 프로그램이 기본값 MCH = -3에서 자동으로 MCH_USED = 2P 또는 -2P로 전환되도록 두기보다는, 직접 MCH = -2를 지정하여 사용하십시오.
Release 2025 R1 - © ANSYS, Inc. All rights reserved.
신규 기능
다음과 같은 변경 사항이 추가되었습니다.
일반

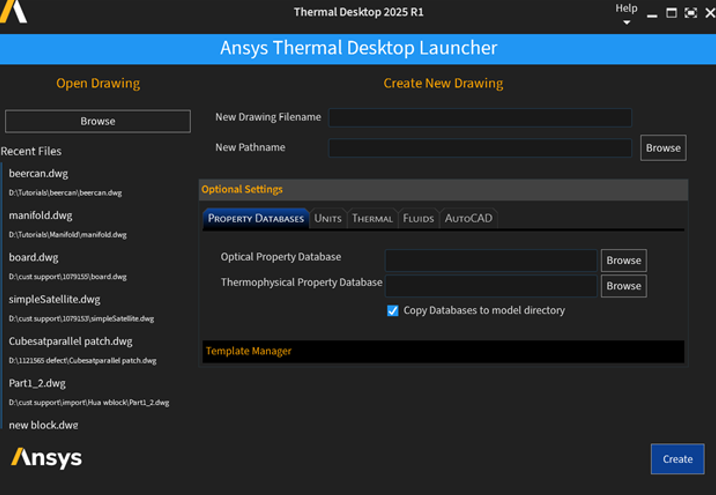

Thermal Desktop 템플릿 런처 – 최근에 열었던 모델들을 쉽게 탐색하고, 사용자 템플릿을 생성하며, 새로운 모델을 시작할 수 있도록 지원하는 새로운 Ansys Thermal Desktop 애플리케이션입니다.
향상된 재시작 기능 – 상변화물질(PCM), 침식(recession), 증착(accretion) 데이터는 이전 저장 파일로부터 초기화할 수 있습니다. 다른 배열도 이전 저장 파일로부터 초기화할 수 있습니다.
PCM, 침식, 증착 모델의 컴파일, 초기화 및 실행 속도가 향상되었습니다. 이전에는 수천 줄의 코드 생성으로 인해 컴파일에 30분 이상 걸렸던 케이스가 이제는 몇 초 만에 완료됩니다.
Lump에 대한 질량 및 에너지 오차를 사용자 정의 Fortran 배열(UDFA)에 저장하여 후처리 시 활용할 수 있습니다.
Ansys 온라인 도움말 접근 기능
Ansys Model Center에 Thermal Desktop 통합
열 모델링
향상된 재시작 기능 – 이전에는 특정 케이스에서 재시작이 불가능했으나, 상변화물질(PCM), 침식, 증착 데이터를 이전 저장 파일에서 초기화할 수 있습니다. 다른 배열도 이전 저장 파일로부터 초기화할 수 있습니다.
Sinda 서브모델의 수량이 999에서 9999로 업데이트되었습니다.
복사(복사선형) 모델링
해당 사항 없음
유체 모델링
Case Set Manager에서 Lump 초기화 시 Plenum 제외 옵션이 추가되었습니다.
RcPipe 벽면에 체적 열원(volumetric heat loads)을 적용할 수 있으며, 이를 통해 전선의 줄/저항 가열(Joule/Ohmic heating)을 모델링할 수 있습니다.
베타 기능
시간 및 온도 의존 계산의 속도 향상

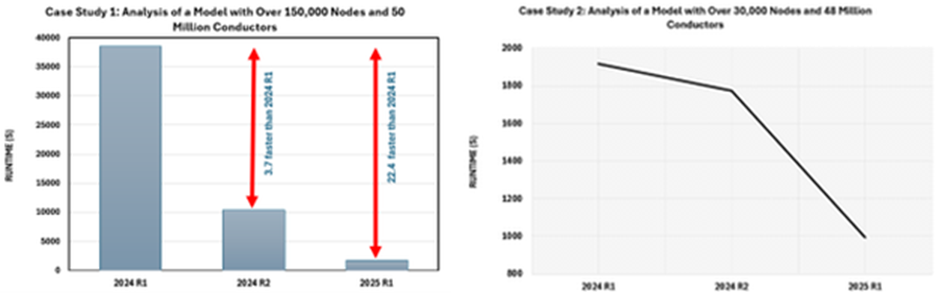

Sinda 희소화(sparsification) 향상 – 일부 테스트 케이스에서 최대 4배 속도 향상
삭제된 기능
Thermal Desktop(TD Mesher)에서의 메시 기능이 제거되었습니다. Ansys Thermal Desktop에 포함된 TD Direct가 더 나은 메시 기능을 제공하므로, 사용자는 TD Direct를 활용해야 합니다. 현재 TD Mesher로 생성된 모델은 여전히 유효하지만, 새로운 메시 생성을 할 수 없습니다.
치명적인 버그 보고
오류 설명:
Dyer’s method(MCH = -3)은 수축부의 throat에서 발생하는 metastable한 2상 임계 유량을 예측하기 위한 기본 방식으로, 주로 2상 유입 조건이나 휘발성 액체가 dome으로 플래싱될 때 사용됩니다. 하지만 초가열된 증기가 inlet에 존재하다가 dome으로 넘어가는 경우(2상 throat)에도 이론적으로 잘 작동합니다.
문제는 이 알고리즘이 완전히 대칭적이지 않아서, upstream에 supercritical vapor가 있고 downstream pressure가 매우 낮은 경우에는 수정이 필요했습니다.
이 현상이 발생할 수 있는 조합 조건은 다음과 같습니다:
유입부 압력이 높은 경우 (반드시 초임계 압력일 필요는 없지만, 일반적으로 초가열 상태의 아임계 유입은 이 현상이 나타날 만큼 충분히 높은 압력을 갖지 않기 때문에 초임계일 가능성이 높음)
유출부 압력이 매우 낮은 경우 (downstream pressure로 과팽창될 때 dome 영역에 진입할 만큼 충분히 낮아야 함. 그렇지 않으면 이전 버전에서는 알고리즘이 정상적으로 Dyer’s method에서 벗어났을 것임)
최초 오류 발생 버전: 2023 R2 (23.2)
수정된 버전: 2025 R1
미수정 버전에서의 권장 사용자 조치:
수축부 upstream에 초가열 증기가 존재하는 경우(예: orifice나 inlet처럼 AFTH가 AF보다 작은 경우), 프로그램이 기본값 MCH = -3에서 자동으로 MCH_USED = 2P 또는 -2P로 전환되도록 두기보다는, 직접 MCH = -2를 지정하여 사용하십시오.
Release 2025 R1 - © ANSYS, Inc. All rights reserved.
