전기 모터 개발 - 컨셉

고객의 목표

- 모터 개발 시 서로 다른 물리적 도메인 간의 상호작용 고려

- 다기준 요구사항을 충족하기 위한 다중물리 설계 및 분석

솔루션

- 프런트엔드 다중물리 모터 설계 도구

- 빠른 템플릿 기반 Emag 성능 예측

- 열 성능 예측 및 고급 냉각 설계

- 기계적 로터 응력 분석 및 NVH 예측

- 효율성 매핑 및 드라이브 사이클 성능 분석

이점

- End-to-End  전기 모터 설계 툴체인을 통해 포괄적인 분석을 지원하여 더 나은 전기 모터 설계를 가능

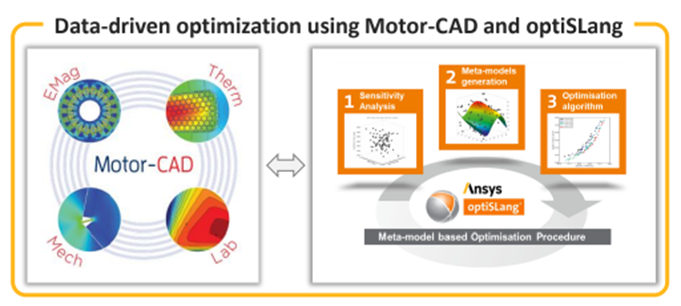

- 강력한 최적화 알고리즘 및 자동화된 워크플로우 생성

- 정확성과 계산 시간 사이의 완벽한 균형

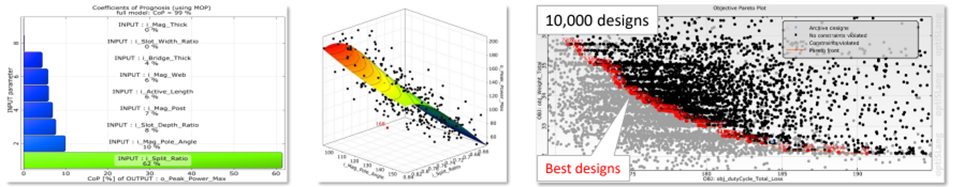

- 효율적인 다중물리, 다중 목표 설계 최적화

라이선스

- Ansys Motor-CAD

- Ansys optiSlang

전기 모터 개발 - 상세 설계 및 검증

고객의 목표

- 모터 개발 시 서로 다른 물리적 도메인 간의 상호 작용 고려

- 다기준 요구사항을 충족하기 위한 다중물리 설계 및 분석

솔루션

- 2D/3D 전자기 FEA 도구, 상세한 손실 모델링, 회로 모델링

- Rotor Sleeve 디자인, NVH 분석

- 시스템 레벨 분석

- Ansys 멀티피직스를 활용한 개발 및 분석

이점

- 빠른 설계 반복

- 정확도 향상

- 복잡성 감소

- 시스템 수준 최적화

- EMI/EMC 문제 예측 및 완화

- 유한 요소 분석을 완벽하게 활용하여 높은 충실도로 설계

라이선스

- Ansys Maxwell 2D/3D

- Ansys TwinBuilder

- Ansys Mechanical

- Ansys CFD

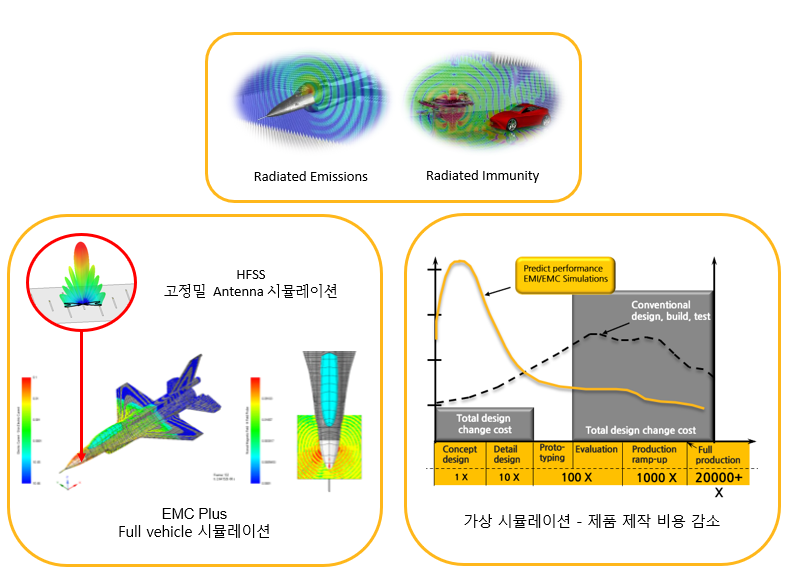

EMI / EMC Simulation

고개의 목표

- 전자 기기, 시스템으로부터 방출되는 전자기 에너지 및 신호예측

- 전자기 환경 내 제품 동작 안정성 확인

- EMC 테스트 비용 절감

솔루션

- EMC 인증 지원에 특화된 소프트웨어

• 항공기 및 자동차 플랫폼의 케이블 EMI/EMS 분석

- 시스템 설계 평가 강화

• 항공 우주, 자동차, 군사, 전자 제품 및 에너지 등 전 분야에 걸쳐 디자인부터 검증까지 지원

이점

- EMC 인증 과정 비용 절감 및 위험성 감소

- 복잡한 형상에 대한 효율적인 시스템 설계

- 제품 크기와 무관한 EMC 테스트

- ANSYS Flagship 제품과의 통합

• Ansys HFSS, SIwave 연동 해석
• PCB, 안테나 등 고정밀 부품의 EMI 계산

- Ansys Discovery UI 내부 탑재로 편리한 시뮬레이션 환경 제공

라이선스

- Ansys EMC Plus

케이블/하네스 전자전기 개발 및 검증

고객의 목표

낙뢰와 HIRF의 위험에 대한 검증이 필요

지상 테스트와 시뮬레이션 결과 비교 및 검증

솔루션

- Ansys EMC Plus를 이용한 전자전기 솔루션

• Ansys Charge Plus를 통한 수송기 동체 유한요소 모델링/시뮬레이션
• 수송기 전체의 케이블 및 하네스 모델 적용
• 전체 케이블 및 하네스의 쉽고 빠르고 정확한 특성 및 형태의 반영

- Ansys EMC Plus를 이용한 Airbus 실제 사례

• 에어버스는 가지와 내부 도체를 포함한 전체 케이블 하네스를 갖춘 항공기 조종석 모형의 시뮬레이션을 수행했습니다. 이 시뮬레이션을 실제 지상 테스트와 비교했습니다.

이점

- 전체 기체의 하네스 및 케이블 모델을 실제와 동일하게 모델링하여 시뮬레이션을 수행함에 따라 정밀한 결과 도출

- 시뮬레이션을 활용하여 실제 지상테스트 결과와의 비교를 통해 정확한 결과를 도출하고 실제 값과의 차이를 극복함

라이선스

- Ansys EMC Plus

Lightning Attachment

고객의 목표

- Lightning 관련 인증 통과

- Lightning이 동체에 미치는 영향 분석 및 평가

- E-field 검증

솔루션

- Ansys Charge Plus를 이용한 전자전기 솔루션

• Ansys Charge Plus를 통한 수송기 동체 유한요소 모델링/시뮬레이션

- Ansys Charge Plus를 이용한 Air Chemistry 솔루션

• 낙뢰 타격전 E-필드를 결정하기 위해 비선형 공기 화학 모델링을 검증

- Ansys Multi-physics 솔루션

• 낙뢰 시뮬레이션에 EM해석뿐만 아니고 공기중 방전해석을 위한 공기중 화학반응 및 경험식을 토대로 정확한 결과 도출

이점

- 다년간의 낙뢰 시뮬레이션 및 테스트 경험을 토대로 신뢰성 있는 결과 도출

- 시뮬레이션을 활용하여 검증 시간을 줄이고 정확도를 올릴 수 있음

라이선스

- Ansys Charge Plus

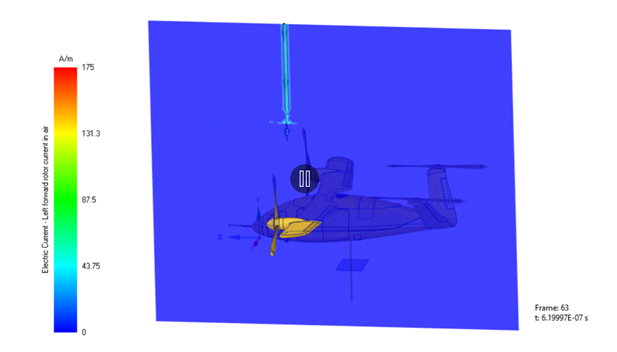

ANSYS Charge Plus를 이용한 낙뢰해석

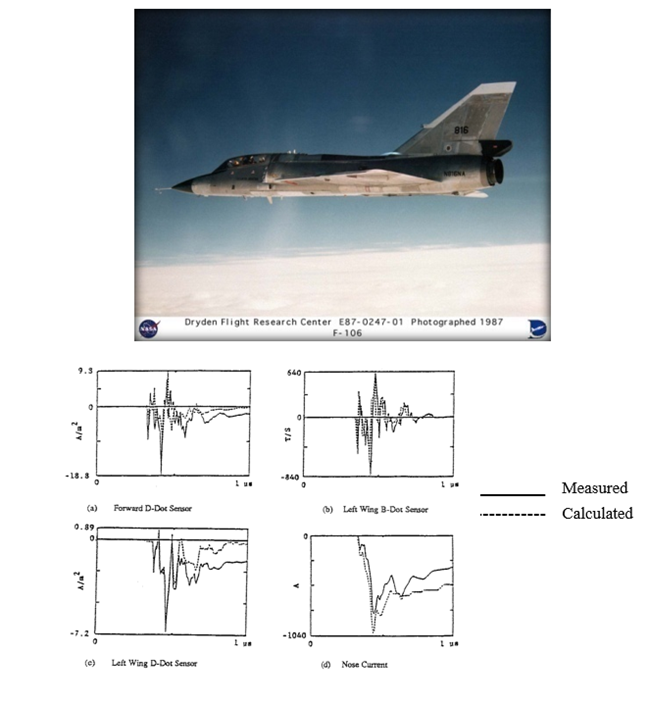

ANSYS Charge Plus를 이용한 낙뢰해석과 테스트 비교

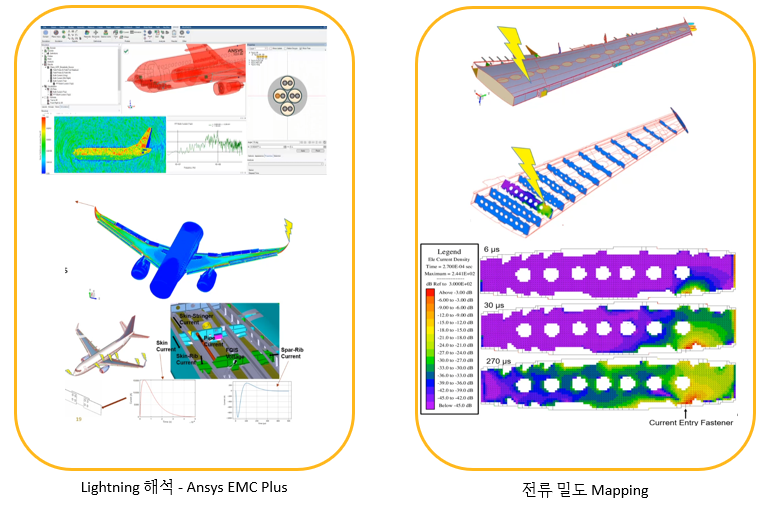

EMC Plus – Lightning 해석

고객의 목표

번개, 전자기 펄스(EMP), 고전력 마이크로파(HPM) 또는 고강도 방사장(HIRF)과 같은 전자기 환경 영향(E3) 예측

솔루션

- 낙뢰 환경에서 응답 분석

• 안테나 전류 응답
• 케이블 전류 응답
• 케이블 실드 전류 응답

- 낙뢰 환경에서 표면 전류 밀도 분석

- 낙뢰 부착 지점 분석

- 케이블 라우팅 최적화

이점

- 매우 복잡한 모델을 시뮬레이션할 수 있는 동급 최고의 자동화된 워크플로우 제공

- 시장 출시 기간 단축 및 설계 비용 절감

- HFSS 등 다른 Ansys 도구와 통합
